愛普生晶振,貼片石英晶振,MC-406晶體,MC-406 32.768K-A3:ROHS

頻率：32.768KHz

尺寸：10.41*4.06mm

工作溫度:-40℃~+85℃

保存溫度:-55℃~+125℃

負載電容:12.5pF

產品本身具有耐熱,"MC-406 32.768K-A3:ROHS"耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,在極端嚴酷的環境條件下也能發揮穩定的起振特性.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl 愛普生晶振以32.768KHZ晶振稱霸晶振行業,"MC-406 32.768K-A3:ROHS",主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準石英晶體振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

JLX-1

愛普生晶振,貼片石英晶振,MC-406晶體,"MC-406 32.768K-A3:ROHS",表面貼片型陶瓷面封裝石英晶體諧振器,與另一款MC-405晶振為同款同系列產品,兩者的尺寸和參數幾乎一樣,區別的MC-406晶體是4個腳位的設計,另一款背面則是2個腳的,市場上四腳的使用率最多,因此該款產品還具有多用途特性,應用在任何產品身上,都可以發揮優良的電氣特性.32.768K陶瓷面石英晶體,10.4*4.0mm貼片諧振器,MC-406晶振,"MC-406 32.768K-A3:ROHS"

JLX-2

RB-2

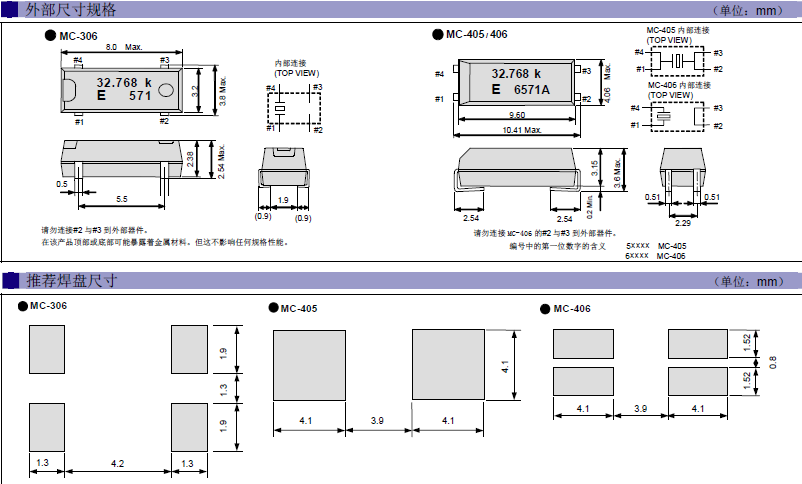

愛普生晶振	單位	MC-406晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

MC-306 405 406

JLX-4

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。32.768K陶瓷面石英晶體,10.4*4.0mm貼片諧振器,MC-406晶振,"MC-406 32.768K-A3:ROHS"
（2）使用MC-406貼片晶振和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。

（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對日本MC-406晶振產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用406貼片晶體。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。愛普生晶振,貼片石英晶振,MC-406晶體,"MC-406 32.768K-A3:ROHS"

JLX-5

RB-5 1、振蕩電路

晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。愛普生晶振,貼片石英晶振,MC-406晶體,"MC-406 32.768K-A3:ROHS"
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。32.768K陶瓷面石英晶體,10.4*4.0mm貼片諧振器,MC-406晶振,"MC-406 32.768K-A3:ROHS"
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
