NDK晶振,貼片晶振,NX2520SA晶體

頻率：16.000MHz~80.000MHz

尺寸：2.5*2.0*0.5mm

小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(2.5* 2.0*0.5mm typ.)具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

NDK-1 NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命，今后也會為社會的[安全?安心?舒適]作出貢獻。請各位繼續給予我們支持！NX2520SA晶振,進口NDK石英晶體諧振器,耐高溫SMD晶振

JLX-1

NDK-2

NDK晶振,貼片晶振,NX2520SA晶體,日本電波工業株式會社在整個業界中一直都是佼佼者,生產多款小尺寸的SMD晶振備受廣大新老客戶的推崇,成為口碑與品質雙豐收的世界知名晶振品牌,尤其是這顆NX2520SA晶體用戶多達二百多家,遍布全球六十多個國家,知名度與影響力甚廣.

JLX-2

RB-3

NDK晶振	符號	NX2520SA晶振	基本信息對照表
Crystal標準頻率	f_nom	16.000MHz~80.000MHz
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-40°C~+85°C	NDK晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW 需求,請聯系我們金洛鑫電子
精度	f_— l	±15ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	8pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C, 第一年

JLX-3

RB-1

NX2520SA

JLX-4

RB-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。NX2520SA晶振,進口NDK石英晶體諧振器,耐高溫SMD晶振
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。NDK晶振,貼片晶振,NX2520SA晶體

JLX-5

RB-5

1、振蕩電路
晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。NX2520SA晶振,進口NDK石英晶體諧振器,耐高溫SMD晶振
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

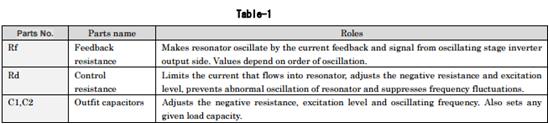

2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。NDK晶振,貼片晶振,NX2520SA晶體
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
