NDK晶振,貼片晶振,NX2520SG晶振,石英晶體諧振器

頻率：19.2~54MHZ

尺寸：2.5*2.0*0.9mm

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振

NDK晶振集團會針對以下5個產品群，迅速對應市場的動向，強化新產品的開發和市場的投入① 產業用高附加價值產品:開發小型?高精度的OCXO（恒溫晶體振蕩器）、高頻振蕩器、超低相位噪聲振蕩器等的產業用高附加價值產品并擴大其銷售。② 車載用高信賴產品:在ADAS（先進駕駛輔助系統）所使用的車載相機和倒車雷達、遠程信息處理等用途，石英晶體元器件的需求也呈現增加的趨勢。因此，我們會開TCXO（溫度補償晶體振蕩器）、ICXO(鐘用晶體振蕩器)、SAW器件等的車載用高信賴性產品并擴大其銷售。耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振
③ SAW器件:為對應通信方式的多樣化和新的頻率使用，SAW (彈性表面波) 器件的需求也呈擴大的趨勢。在SAW器件在移動體通信市場的正式量產展開的同時，我們會活用以往在車載市場和客戶間建立起來的信賴關系和經驗，讓這個產品也進入車載市場。④ 一般量產品:面向移動體通信市場，我們會進行TCXO晶振的增產和擴大銷售；面向AV/OA市場，我們會開發具有價格競爭力的新產品作為針對IoT(物聯網市場)的標準品并擴大其銷售。⑤ 感應器器件:基于醫療?看護?護理的需求的增大，我們會進行攜帶型簡易超聲波感應器的開發和擴大銷售。還有以食品檢查為中心的QCM感應器的擴大銷售也會進行。

耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振

NDK晶振,貼片晶振,NX2520SG晶振,石英晶體諧振器,小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的耐高溫晶振，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振

NDK晶振	單位	NX2520SG晶振	石英晶振基本條件
標準頻率	f_nom	19.200MHz~54.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-30°C~+85°C	標準溫度
激勵功率	DL	10~100μW Max.	推薦:10μW~200μW
頻率公差	f_— l	±10 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±150× 10-6/-40°C ~+150°C	超出標準的規格請聯系我們.
負載電容	CL	7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~ +150°C, DL = 10μW
頻率老化	f_age	±12× 10-6 / year Max.	+25°C,第一年

耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振

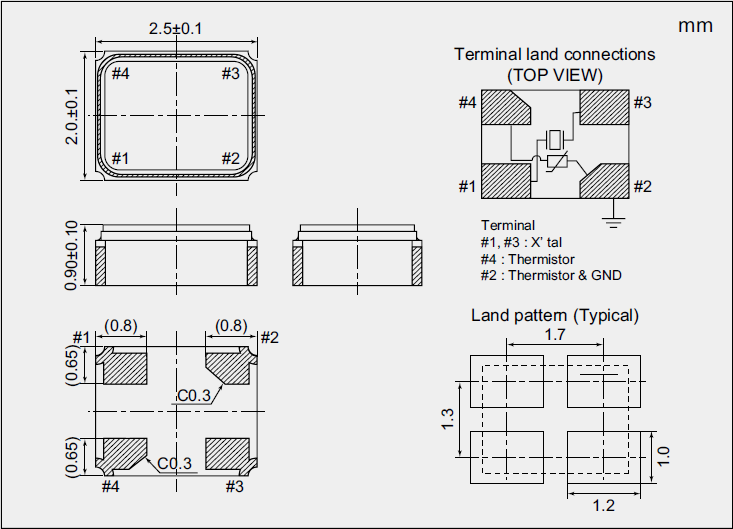

NX2520SG_2.5_2.0

耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振

這些晶振知識介紹是指，晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。我們從晶振使用輸出無信號開始尋找相關問題。NDK晶振,貼片晶振,NX2520SG晶振,石英晶體諧振器
我們可以先使用示波器或者頻率計數器來檢查SMD石英晶體終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。你可以先把晶體卸載下來并測試晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。
如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振

20180607084357

耐高溫無鉛進口晶振,4腳貼片石英諧振器,NX2520SG晶振

驅動能力:驅動能力說明2520mm晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。NDK晶振,貼片晶振,NX2520SG晶振,石英晶體諧振器

sjzrhl_1

2520晶振測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他:? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他:? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。(請勿使用該探頭的長接地線)

scbx_2

角色的分量與參考值:在振蕩電路的設計中，必須認識2520貼片晶振到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

振蕩頻率測量:必須盡可能地測量安裝MHZ四腳貼片晶振在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

cptj11
