NDK晶振,進口晶振,NX3225GA晶振

頻率：9.840MHz~50.000MHz

尺寸：3.2*2.5*0.75mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性.

訂購熱線：0755-27837162

晶振技術參數點擊下載

NDK-1

日本于2015年6月制定了公司治理準則，由此NDK晶振迎來了兩位外部董事。加大強化相關經營監察機能、遵守法律，確保說明責任，迅速且適當?shù)毓夹畔ⅲ男协h(huán)境保全等的社會責任。面向移動體通信市場，我們會進行TCXO晶振的增產和擴大銷售；面向AV/OA市場，我們會開發具有價格競爭力的新產品作為針對IoT(物聯網市場)的標準品并擴大其銷售。

JLX-1

NDK-2

NDK晶振,進口晶振,NX3225GA晶振,擁有0.75mm的超薄厚度,黑色陶瓷面四腳壓電石英晶體諧振器,工作時與保存的溫度特性相同都是-40℃~+85℃,頻率從9.840MHz~50.000MHz范圍內可供選擇,從以上的參數中可看出,NX3225GA晶振是一款穩定性高,體積小,用途廣泛的晶體產品.NX3225GA晶振,進口陶瓷面四腳石英晶振,無源貼片諧振器

JLX-2

RB-2

NDK晶振	DSX321G晶振
晶振尺寸大小(長寬高)	3.22.50.75mm
晶振頻率	9.840MHz~50.000MHz
頻率偏差(25±3℃)	±20ppm
頻率溫度特性(以25℃為基準)	±30ppm
工作溫度范圍(*1)/儲存溫度范圍(℃)	-40℃~+85℃/-40℃~+85℃
等效串聯電阻(額定頻率:以上～未滿)	Max. 100Ω (9.5 — 15MHz)--Max. 50Ω (15 — 55MHz)
驅動功率	50µW (Max. 500µW)
負載電容	8pF

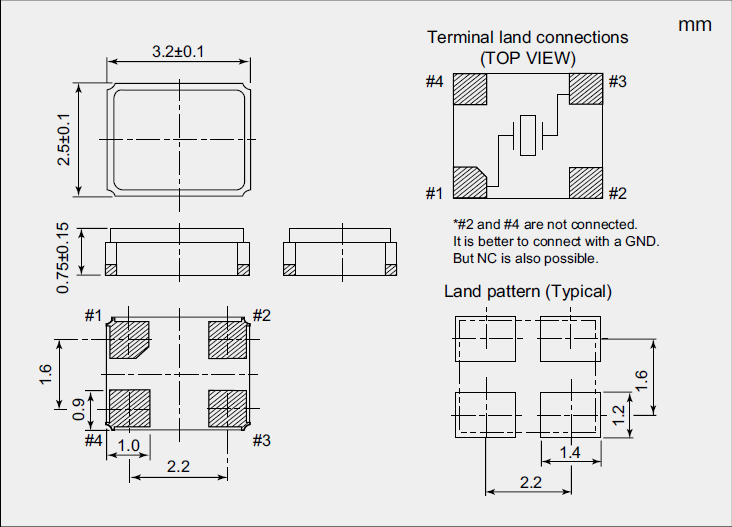

NX3225GA-2_ 3.2_2.5

JLX-4

抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。NX3225GA晶振,進口陶瓷面四腳石英晶振,無源貼片諧振器
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。NDK晶振,進口晶振,NX3225GA晶振
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

JLX-5

RB-5

1、振蕩電路
晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
NX3225GA陶瓷面晶振的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。NX3225GA晶振,進口陶瓷面四腳石英晶振,無源貼片諧振器
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
cptj1

3225貼片晶振的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。NDK晶振,進口晶振,NX3225GA晶振
