日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器
頻率：32.768KHZ
尺寸：10.4*4.0mm
日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器,EPSON晶振,陶瓷晶振,無源晶體,SMD晶振,32.768K晶振,時鐘晶體,型號MC-405,編碼Q13MC4051002900是一款尺寸為10.*4.0mm的無源諧振器,頻率32.768KHZ,負載電容12.5pF,精度±20ppm,工作溫度-40to+85°C,產品具備良好的穩定性能和耐壓性能,非常適合用于小型電子產品,尤其適合用于時鐘和微型計算機,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
Q13MC4051003400貼片晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器
日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器,EPSON晶振,陶瓷晶振,無源晶體,SMD晶振,32.768K晶振,時鐘晶體,型號MC-405,編碼Q13MC4051002900是一款尺寸為10.*4.0mm的無源諧振器,頻率32.768KHZ,負載電容12.5pF,精度±20ppm,工作溫度-40to+85°C,產品具備良好的穩定性能和耐壓性能,非常適合用于小型電子產品,尤其適合用于時鐘和微型計算機,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
Q13MC4051003400貼片晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器

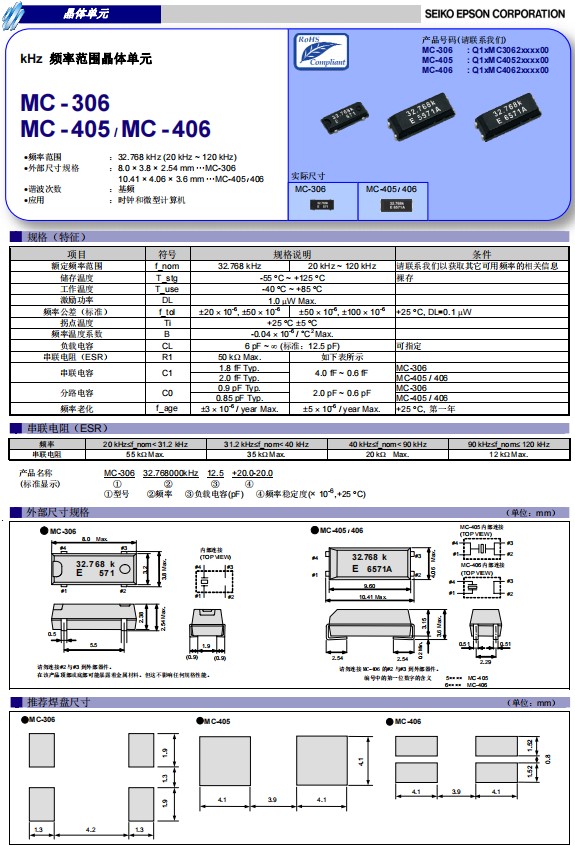

Q13MC4051002900晶振 參數表
項目
符號
規格說明
條件
MC-405晶振
額定頻率范圍
f_nom
32.768kHz
請聯系我們以獲取其它可用頻率的相關信息。
儲存溫度
T_stg
-55°C ~ +125°C
裸存
工作溫度
T_use
-40°C ~ +85°C
激勵功率
DL
1.0µW Max.
頻率公差
f_tol
±10 × 10-6
+25°C,
（標準）
±50 × 10-6
DL=0.1µW
拐點溫度
Ti
+25°C±5°C
頻率溫度系數
B
-0.04 × 10-6/ °C2 Max.
負載電容
CL
12.5F to ∞ (標準:12.5pF)
可指定
串聯電阻（ESR）
R1
50kΩ Max.
串聯電容
C1
1.8fF Typ.
分路電容
C0
0.9pF Typ.
頻率老化
f_age
±3 ×10-6 / year Max.
+25°C,
第一年

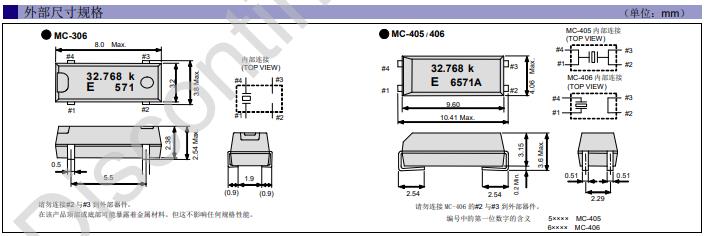

日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器 尺寸圖
Q13MC4051002900晶振 使用注意事項
自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| Q13MC4051000300 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-100 ppm | -40 to +85 °C |
| Q13MC4051000700 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4051000800 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 20 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4051001100 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4051002900 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC4051003100 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC4051003300 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 11 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC4051003400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 10.8 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC4051004800 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 50 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000200 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768K晶振 | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000500 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000600 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 18 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052001600 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 22 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052001800 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC4052002000 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 99 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052002300 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 13 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC4052002400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 30 pF | +/-50.0 ppm | -40 to +85 °C |
| Q14MC4051001400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 31.250000 kHz | 12.5 pF | +/-100 ppm | -40 to +85 °C |
| Q14MC4051001900 | 10.41 x 4.06 x 3.6 mm | MC-405 | 76.800000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q14MC4052000400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.000000 kHz | 15 pF | +/-100 ppm | -40 to +85 °C |
