當前位置：首頁 » 貼片晶振 » 瑞康晶振 » 瑞康晶振,石英晶振,R38晶振,歐美無源晶振

prevnext

瑞康晶振,石英晶振,R38晶振,歐美無源晶振

頻率：32.768KHZ

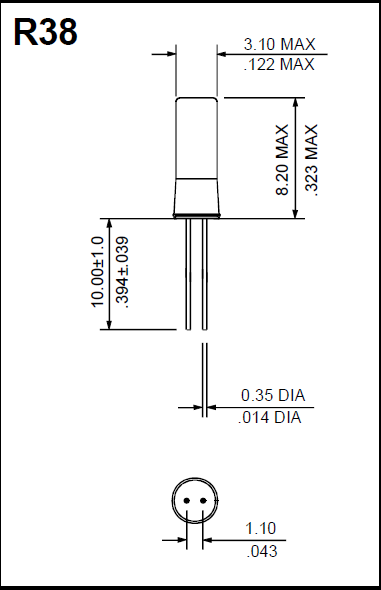

尺寸：3*8mm

普通插件石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振

瑞康晶振開發了幾項獨特的世界領先的解決方案，以滿足電訊市場的需求，包括世界首個基于ASIC的OCXO（IC-OCXO），具有更高可靠性，更低功耗和外形尺寸的OCXO控制晶體振蕩器（OCXO）通過超穩定溫度補償晶體振蕩器（TCXO），推動傳統性能極限的界限。瑞康的Pluto™和Pluto +™TCXO產品是許多3層定時網絡的核心，是小型應用的首選TCXO。瑞康處于技術前沿，為不斷發展的行業提供解決方案，準確了解市場需求，開發創新產品設計并將其與全球制造基地相結合。瑞康擁有幾乎全球領先的電信設備供應商的優先供應商地位。時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振

自20世紀90年代初以來，瑞康一直處于全球導航衛星系統（GNSS）技術和行業的前沿。當時瑞康推出了最小的1 ppm穩定振蕩器。瑞康的產品系列包括低穩定度晶體振蕩器（XO），壓控晶體振蕩器（VCXO）和晶體產品，通過高容量精密溫度補償晶體振蕩器（TCXO），烤箱控制晶體振蕩器（OCXO），聲表面諧振器和專業產品，以實現極高的性能。主要以石英晶體技術為基礎，利用其獨特和自然的壓電性能，瑞康產品創造出非常精確的電信號。這些信號用于在最苛刻的通信應用中產生無線電波并同步時間。

瑞康晶振,石英晶振,R38晶振,32.768K晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/U形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振

時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振

瑞康晶振	單位	R38晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ~+85°C	裸存
工作溫度	T_use	-20°C ~ +85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1.0μW
頻率公差	f_— l	±5,±10,±20× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±50,±100× 10-6/-55°C ～ +105°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振

每個封裝類型的注意事項:(1)陶瓷包裝進口圓柱晶振與SON產品:在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。瑞康晶振,石英晶振,R38晶振,32.768K晶振
陶瓷包裝石英晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英插件晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。（2）陶瓷封裝貼片晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振
（3）柱面式產品:產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當KHZ石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。

時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致圓柱插件晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。瑞康晶振,石英晶振,R38晶振,32.768K晶振

時鐘手表圓柱晶體,插件3*8二腳晶振,R38晶振

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在圓柱型音叉石英晶體基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過32.768KHZ插件晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
