瑞康晶振,小體積晶振,RSX-11晶振

頻率：19.200MHz~52.000MHz

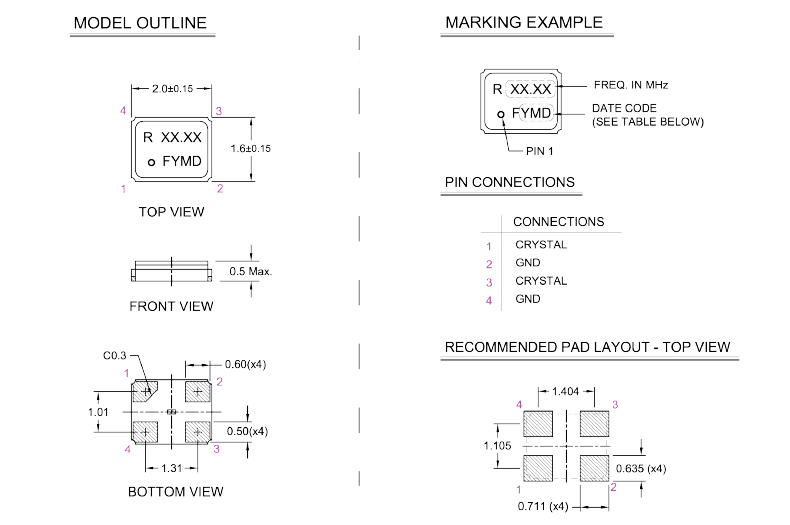

尺寸：2.0*1.6*0.5mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域.

訂購熱線：0755-27837162

瑞康是一家全球高科技公司，設計和制造世界領先的變頻控制解決方案。通過專業，熟練和反應靈敏的團隊提供創新，高可靠性的石英晶振和時序解決方案，推動指導應用和全球通信，豐富互聯社會的經驗。瑞康的市場領導地位和與行業密切合作確保了其技術被設計成許多新的基于位置的設備，高精度GNSS儀器和下一代解決方案，如農業，建筑和GIS地圖。2016無源SMD晶體,小封裝石英晶振,RSX-11晶振
通過與行業領先制造商的多年合作，瑞康率先設計，制造和測試振蕩器以滿足GNSS系統的獨特需求的最佳方式。瑞康處于技術前沿，為不斷發展的行業提供解決方案，準確了解市場需求，開發創新產品設計并將其與全球制造基地相結合。主要以石英晶體技術為基礎，利用其獨特和自然的壓電性能，瑞康無源晶振創造出非常精確的電信號。這些信號用于在最苛刻的通信應用中產生無線電波并同步時間。

JLX-1

RK-1

瑞康晶振,小體積晶振,RSX-11晶振.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性.
瑞康石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶體諧振器通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

JLX-2

RB-2

瑞康晶振	單位	RSX-11晶振	石英晶振基本條件
標準頻率	f_nom	19.200MHZ~52.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ~+85°C	裸存
工作溫度	T_use	-40°C ~ +85°C	標準溫度
激勵功率	DL	30μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10× 10-6 (標準), (±10× 10-6 ~±50× 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±10× 10-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	5pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

RSX-11 2016

JLX-4

RB-4

＜晶體諧振器＞
如果過大的激勵電力對進口貼片晶振外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。
讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。瑞康晶振,小體積晶振,RSX-11晶振
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。
有些石英晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。
如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。2016無源SMD晶體,小封裝石英晶振,RSX-11晶振
如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請在濾波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請在進行清潔度管理的環境中使用。

JLX-5

RB-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的2016貼片晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。瑞康晶振,小體積晶振,RSX-11晶振
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法金屬面四腳晶振輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。2016無源SMD晶體,小封裝石英晶振,RSX-11晶振
