當前位置：首頁 » 石英晶振 » 精工晶振 » 精工晶振,貼片晶振,SSP-T7-F晶振

prevnext

精工晶振,貼片晶振,SSP-T7-F晶振

頻率：32.768KHz

尺寸：7.0*1.5*1.4mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

SEIKO-1 SEIKO是日本晶振制造商Seiko Instruments Inc.的縮寫，也成為SII。精工晶振擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商，同時也生產電腦打印機。精工晶振的代理商都知道精工常用的頻率都是32.768KHZ的，因此精工晶振通常也被稱為精工表晶。SEIKO生產的石英晶振型號并不是很多，但是質量絕對可以和日產任何一個大品牌“媲美”。
2009年度,根據環境管理體系中的規定,精工晶振集團在其日本國內的所有事業所和海外的所有生產基地中,建立了精工晶振,貼片石英晶體,石英晶振,精工振蕩子綠色經營活動的框架,通過共享與綠色經營有關的信息,致力于開展有效的和實際效果大的環保活動,并強化企業的管治能力.2010年3月完成了對日本精工晶振在國內全部事業所和海外全部石英晶振,石英晶體諧振器,精工石英振蕩子生產據點的環保管理系統整合.精工晶振,貼片晶振,SSP-T7-F晶振

JLX-1

SEIKO-2

精工晶振,貼片晶振,SSP-T7-F晶振.7015mm小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
SEIKO石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使32.768K晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。Q-SPT7P0327620C5GF晶振,32.768K晶振,SSP-T7-F晶振

JLX-2

RB-1

精工晶振	單位	SSP-T7-F晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:1μW
頻率公差	f_— l	±20/±50×10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.sdws.net/
頻率溫度特征	f_tem	±20/±50×10^-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	7pF/12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C~ +85°C, DL =1μW
頻率老化	f_age	±3×10^-6 /year Max.	+25°C,第一年

JLX-3

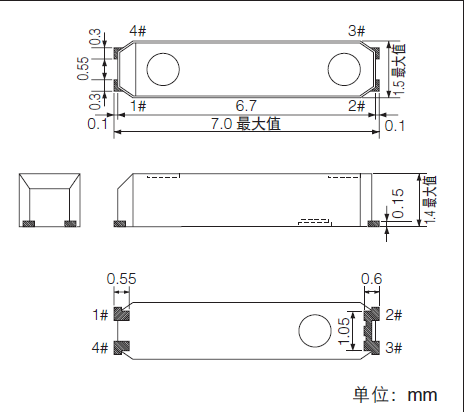

SSP-T7-FL 7015

JLX-4

RB-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個音叉晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。Q-SPT7P0327620C5GF晶振,32.768K晶振,SSP-T7-F晶振
撞擊
雖然進口貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片石英晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請在沒有直射陽光，不發生結露的場所保管。精工晶振,貼片晶振,SSP-T7-F晶振

JLX-5

RB-5 振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的7015貼片晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法精工石英晶體諧振器輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。精工晶振,貼片晶振,SSP-T7-F晶振
