村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
頻率：16MHZ

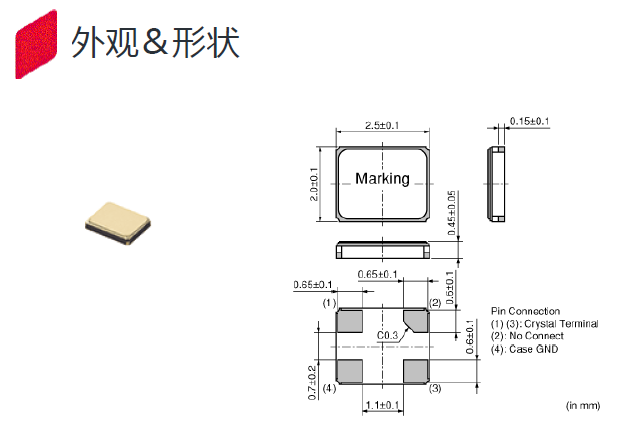

尺寸：2.5*2.0*0.45mm
自1944年創業以來，村田得到了巨大的發展，在2013年度制定的中期構想最終年度的2015年度，營業額達到了在村田的歷史上具有里程碑意義的萬億日元。在此衷心感謝廣大客戶和各利益相關方長期以來的大力支持。SMD晶振產品被廣泛應用到數碼電子產品,家用電器,比如電話機,游戲機等電子產品.村田公司是一家使用性能優異電子原料，設計、制造最先進的電子元器件及多功能高密度模塊的企業。不僅是手機、家電，汽車相關的應用、能源管理系統、醫療保健器材等，都有村田公司的身影。精準2520時鐘無源晶體,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
此外，我們也將把汽車、能源、醫療保健作為重點市場，并提供只有村田才能實現的價值。在新感應技術及通信技術需求不斷提高的IoT社會，村田將作為一個重要的參與者來體現其存在的價值，并不斷強化制造、技術開發及人才開發等事業基礎。村田的發展永無止境，而在新的發展過程中“經營理念”也將始終是各項工作的基礎。我們要讓 貼片石英晶體分布在世界各地的全體村田員工充分理解村田的“經營理念”，使村田永遠成為為客戶和社會而存在的企業。
村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。
|
TXC晶振 |
單位 |
TAS-2520F晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16MHZ |
標準頻率 |
|
包裝規格 |
mm |
180 |
最小訂購單位:3000 |
|
工作溫度 |
T_use |
-30°C~+85°C |
標準溫度 |
|
驅動電平 |
DL |
60μW Max. |
推薦:1~300μW |
|
頻率公差 |
f_— l |
±10×10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
(±15)×10-6/-20°C~+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
80Ω |
-20°C~ +70°C, DL = 50μW |
|
頻率老化 |
f_age |
±1×10-6/ year Max. |
+25°C,第一年 |
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：調整外部電容，Cd和CG的值。如果由頻率計數器測量頻率比目標頻率高，要增加外部電容CL（或Cd以及C 8的值），以降低頻率到我們的目標頻率，反之亦然?？梢圆捎貌煌撦d電容（CL）的晶振試用。 試用貼片無源晶振具有較低電容若頻率比目標頻率超高很多的話。請檢查波形幅度是否是正常或不使用示波器，正確的電容是通過和頻率調節到目標之后。根據該波形振幅收縮，由于增加外部電容，請使用方法2調整頻率（較低的外部電容，并采用低電容的晶體）的情況。頻率輸出頻率的目標只有三分之一。下面的曲線表示晶體的電阻的特征：村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
晶振具有多種振動模式，如基頻， 3次泛音，5次泛音等等。當基頻模式應用時，進口石英晶振的電阻是最低的，這意味著它是最簡單的石英晶體振蕩器。當第三色調模式被應用，一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式。因此，如果頻率是只有三分之一的目標頻率時，要檢查是否放大處理電路被施加或它的設定值就足夠了，因為電路的環境適合于基本模式，而不是第三次泛音調模式。該電路可能不振蕩，如果放大電路不施加或它的設定值是不足夠的。4-3?；l模式與三次泛音模式應用程序如下：精準2520時鐘無源晶體,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。進口我無源SMD晶振的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。2520貼片晶振振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。精準2520時鐘無源晶體,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
超小型2520mm貼片晶振測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）
負載電容:如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。2520石英晶振電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。
