當前位置：首頁 » 石英晶振 » 大河晶振 » 大河晶振,貼片晶振,TFX-04晶振,日本進口石英晶振

prevnext

大河晶振,貼片晶振,TFX-04晶振,日本進口石英晶振

頻率：32.768KHZ

尺寸：1.6*1.0mm

此款SMD晶體并且可以承受回流焊接的高溫，波峰焊接，回流焊接等，貼片表晶主要特點是該產品排帶包裝，焊接模式主要使用SMT焊接，給現代SMT工藝帶來高速的工作效率，32.768K系列產品本身具有體積小,厚度薄,重量輕等特點，此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27837162

制造公司都是100%出資子公司的青森河技術有限公司，River Electronics（Ipoh）Sdn . Bhd（馬來西亞），西安大河晶振科技有限公司（中國）。銷售網絡的話，東京，大阪營業所，韓國駐在員事務所，銷售子公司都會100%出資公司的臺灣利巴股份有限公司（臺灣），River Electronics（Singapore）Pte .有限公司（新加坡），西安大河貼片晶振科技有限公司（中國）。這些基礎上不僅在亞洲地區，包括北美、歐洲的世界范圍。1610超小型石英晶體,金屬2腳SMD晶振,TFX-04晶振
河エレテック的主力產品，水晶使用的電子元件（水晶設備），銷售額的約90%以上。在水晶裝置上也有幾種類型，本公司生產的是水晶振動和水晶振蕩器。其中業界獨有的電子束的氣密封裝工法用橘色的類型（表面安裝型）特化，小型便攜式設備（手機、數碼相機、手機游戲等）和近距離無線通信（藍牙和無線LAN等），汽車電子和醫療機器等最先進進口無源石英晶振的領域集中在穩定的收入，確保了。同時，也作為開發的概念開發的概念，在產品的小型化中經常領導著業界的發展。也可以說是廣泛的對應范圍的技術力量的證據，劃時代的發明是“通過電子射線的氣密封裝”。以前的樹脂等素材的產品封裝方法，代替這個技術是前所未有的小型化和更優質化的門一打開エポックメイキング的創造和。

1610超小型石英晶體,金屬2腳SMD晶振,TFX-04晶振

大河晶振,貼片晶振,TFX-04晶振,日本進口石英晶振,貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
晶振撿漏：檢查石英貼片晶振封焊后的產品是否有漏氣現象（粗撿漏、細撿漏）1、粗撿漏：檢查較大的漏氣現象。細撿漏：檢查較小的漏氣現象。2、老化：對產品加以高溫長時間老化，釋放應力，暴露制造缺陷，據以提高出貨可靠性。主要參數：老化溫度、老化時間。3、測試：對成品進行電性能指標測試，剔除不良品，保證產品質量。4、注意：產品老化后應室溫放置 24 小時后，方可進行測試。庫存產品放置三個月以上，出貨前應進行測試。標準參數設置測試。客戶特殊要求參數設置測試。（C0、C1、DLD、TS）高頻連續脈沖焊接技術：是通過在基座與上蓋之間高頻率連續低功率脈沖焊接放電，使基座與上蓋焊接部位熔接在一起，目前通過長期試驗，已總結一套工藝參數，輸入PLC進行焊接控制，利用此技術密封的石英晶振氣密性高，金屬濺射污染少，頻率變化小，一般在±2ppm以內。此技術為研發及生產高精度、高穩定性石英晶體元器必須攻克的關鍵技術之一。1610超小型石英晶體,金屬2腳SMD晶振,TFX-04晶振

大河晶振	單位	TFX-04晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +105°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10ppm~±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	5pF,7pF、9pF、12.5pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

1610超小型石英晶體,金屬2腳SMD晶振,TFX-04晶振

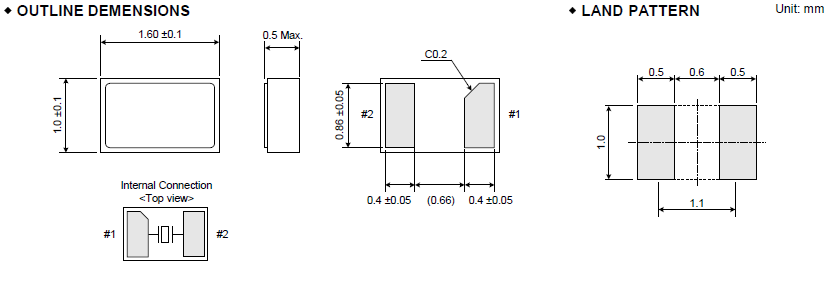

TFX-04&04C_1.6_1.0

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。大河晶振,貼片晶振,TFX-04晶振,日本進口石英晶振
(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
這些晶振知識介紹是指，晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。你可以先把晶體卸載下來并測試晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。1610超小型石英晶體,金屬2腳SMD晶振,TFX-04晶振

1610超小型石英晶體,金屬2腳SMD晶振,TFX-04晶振

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在1610石英晶體電路設計時提供足夠的負極電阻。大河晶振,貼片晶振,TFX-04晶振,日本進口石英晶振

sjzrhl_2

1.振蕩電路:晶體諧振器是無源元件，因此受到二腳無源貼片晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值:在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在32.768K貼片晶振振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1
