Vectron晶振,SMD晶體,VXM1晶振

頻率：8.000MHz~60.000MHz

尺寸：5.0*3.2*1.1mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性.

訂購熱線：0755-27837162

Vectron-2

Vectron國際公司既是一個產品制造商，也是一個解決方案提供商，以其獨特的技術領先，但總是準備設計和設計定制解決方案，在那里需要。美國威克創抯核心競爭力結合了經典的水晶,看到技術和復雜的集成電路和先進的包裝。產品包括石英晶體和有源晶振;頻率翻譯;時鐘和數據恢復產品;看到過濾器;用于電信、數據通信、頻率合成器、定時、導航、軍事、航空和儀表系統的水晶過濾器和組件。
我們完全致力于認識客戶的需求，并以卓越的品質、服務、響應能力和規范要求來回應這些需求。我們所有的員工都致力于這些原則，以顧客滿意和持續改進為他們的永恒目標。Vectron晶振維護了一個環境，它支持我們的員工、客戶和社區的健康和良好狀態。我們的目標是使我們現在的遵守情況正規化，以確認環境標準，積極保護資源和防止污染。5032兩腳貼片晶體,低頻點石英晶振,VXM1晶振
JLX-1

Vectron晶振,SMD晶體,VXM1晶振.二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
維管石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶體諧振器通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
JLX-2

RB-2

VECTRON晶振	單位	VXM1晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHZ~60.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	10-100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±10 × 10-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

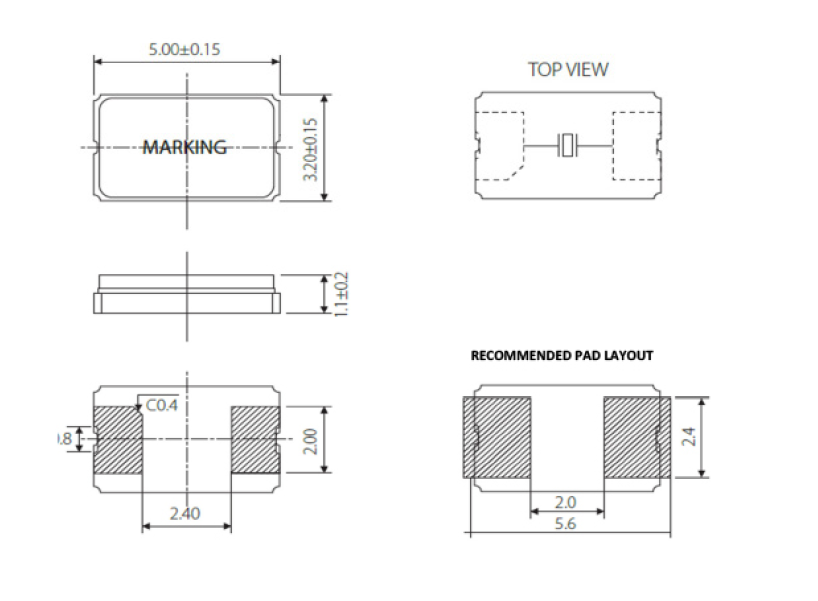

VXM1 5032

JLX-4

RB-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管進口晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。Vectron晶振,SMD晶體,VXM1晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于時鐘晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。5032兩腳貼片晶體,低頻點石英晶振,VXM1晶振
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

JLX-5

RB-5 振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的高精度5032二腳貼片晶體的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。5032兩腳貼片晶體,低頻點石英晶振,VXM1晶振
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法5032貼片晶振輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。Vectron晶振,SMD晶體,VXM1晶振
