EPSON晶體,有源晶振,SG-771PCD晶振,X1G0028210009晶振
頻率：80~175MHZ

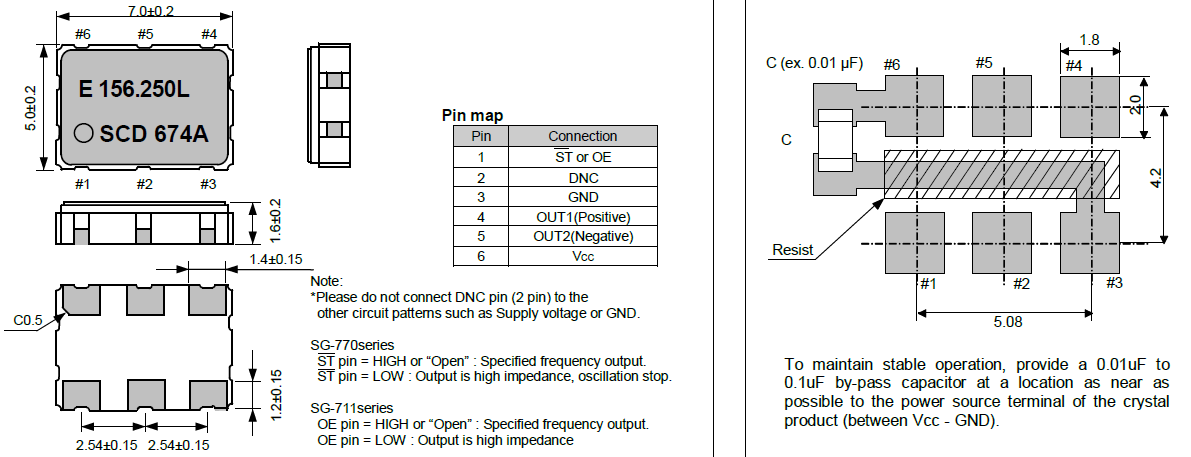

尺寸：7.0*5.0mm
愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產貼片振蕩器,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】 愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.
EPSON晶體,有源晶振,SG-771PCD晶振,X1G0028210009晶振,石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。
小型貼片晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
|
愛普生晶振規格 |
SG-771PCD晶振 |
|
驅動輸出 |
LV-PECL |
|
常用頻率 |
80~175MHZ |
|
工作電壓 |
+3.3V （代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
愛普生日產有源兆赫茲晶振型號列表：
愛普生日產有源兆赫茲晶振編碼列表：
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0023610008
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610012
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610103
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610105
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0028210009
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210010
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210107
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210109
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
金屬面晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。EPSON晶體,有源晶振,SG-771PCD晶振,X1G0028210009晶振
每個封裝類型的注意事項所有進口振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的貼片石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
驅動能力:驅動能力說明晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流.EPSON晶體,有源晶振,SG-771PCD晶振,X1G0028210009晶振
晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在大型有源石英晶振基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過高頻率貼片晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
負載電容:如果振蕩電路中負載電容的不同，可能日本進口晶振導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。
