EPSON晶體,壓控晶振,VG-4512CA晶振,X1G0036910021晶振
頻率：80~200MHZ

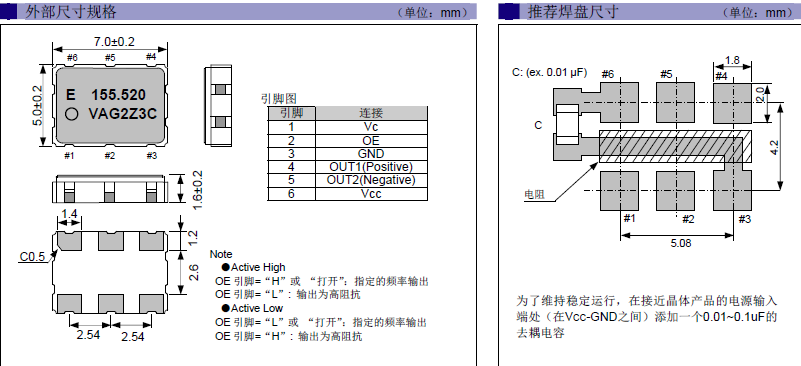

尺寸：7.0*5.0mm
并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在晶振元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.
EPSON晶體,壓控晶振,VG-4512CA晶振,X1G0036910021晶振,貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
|
愛普生晶振規格 |
VG-4512CA晶振 |
|
驅動輸出 |
LV-PECL |
|
常用頻率 |
80~200MHZ |
|
工作電壓 |
+3.3V（代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
愛普生日產有源壓控兆赫茲晶振型號列表：
愛普生日產有源壓控兆赫茲晶振編碼列表：
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
VG-4231CB
10.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4231CB
79.075000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4231CB
40.965000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4231CB
25.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4512CA
148.351600 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
148.500000 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
122.880000 MHz
GHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
Product Number
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
X1G0028610013
VG-4231CB
10.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0028610024
VG-4231CB
79.075000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0028610042
VG-4231CB
40.965000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0028610051
VG-4231CB
25.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0036910021
VG-4512CA
148.351600 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
X1G0036910022
VG-4512CA
148.500000 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
X1G0036910034
VG-4512CA
122.880000 MHz
GHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。EPSON晶體,壓控晶振,VG-4512CA晶振,X1G0036910021晶振
7050晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。EPSON晶體,壓控晶振,VG-4501CA晶振,X1G0037710002晶振
所有進口晶振和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。
驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.EPSON晶體,壓控晶振,VG-4512CA晶振,X1G0036910021晶振
測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量LV-PECL輸出振蕩器頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定OSC貼片晶振振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在7050m有源晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
