EPSON晶體,壓控晶振,VG-4501CA晶振,X1G0037710002晶振

頻率：80~170MHZ

尺寸：7.0*5.0mm

壓電石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事石英晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件.

并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在晶振元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

EPSON晶體,壓控晶振,VG-4501CA晶振,X1G0037710002晶振,有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

愛普生晶振規格	VG-4501CA晶振
驅動輸出	CMOS
常用頻率	80~170MHZ
工作電壓	+3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

愛普生日產有源壓控兆赫茲晶振型號列表：

Model

Frequency

Frequency stability

LxWxH

Output Wave

Frequency Control Range

Temperature

Frequency tolerance

25°C Aging

I[Max]

VG-4512CA

125.000000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4512CA

156.250000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4512CA

157.286400 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4512CA

153.600000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4501CA.

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included absolute pull range

≤ 25 mA

VG-4232CA

61.440000 MHz

GGC-T

7.00 x 5.00 x 1.40 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 35 mA

VG-4513CA

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

愛普生日產有源壓控兆赫茲晶振編碼列表：

Product Number

Model

Frequency

Frequency stability

LxWxH

Output Wave

Frequency Control Range

Temperature

Frequency tolerance

25°C Aging

I[Max]

X1G0036910114

VG-4512CA

125.000000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0036910115

VG-4512CA

156.250000 MHz

JGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-20 to 70 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0036910116

VG-4512CA

157.286400 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0036910134

VG-4512CA

153.600000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0037710002

VG-4501CA.

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included absolute pull range

≤ 25 mA

X1G0039210002

VG-4232CA

61.440000 MHz

GGC-T

7.00 x 5.00 x 1.40 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 35 mA

X1G0041411001

VG-4513CA

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

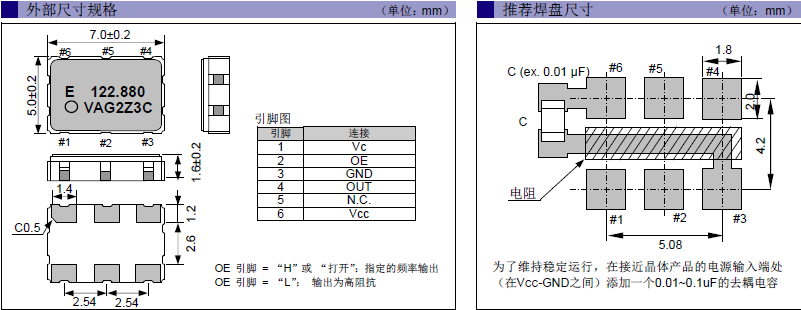

VG-4502CA 4501CA

7050晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。EPSON晶體,壓控晶振,VG-4501CA晶振,X1G0037710002晶振

所有OSC振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。

同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英貼片晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。EPSON晶體,壓控晶振,VG-4501CA晶振,X1G0037710002晶振

適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過壓控晶體振蕩器測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

20181212163842

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量7050壓控晶體振蕩器頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

20181212163902

振蕩電路:晶體諧振器是無源元件，因此受到7050mm六腳貼片晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在SMD型電壓控制振蕩器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
