愛普生晶振,溫補晶振,TG-5035CG晶振,X1G003851A058晶振
頻率：26.000MHz

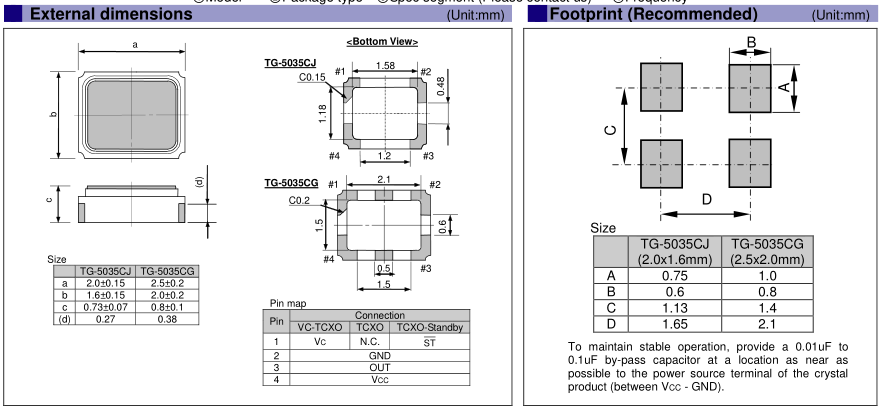

尺寸：2.5*2.0*0.8mm
晶振技術參數點擊下載
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.伴隨信息化社會的進程,現在石英晶振已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件.
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.愛普生晶振,溫補晶振,TG-5035CG晶振,X1G003851A058晶振
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
愛普生晶振 |
標示 |
TG-5035CG晶振 |
晶振基本信息對照表 |
|
標準范圍 |
f0 |
13.000MHz～52.000MHz |
|
|
電源電圧 |
Vcc |
＋1.7V~＋3.3V |
|
|
輸出電流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
頻率負載 |
L_CMOS |
10pF |
|
|
標準頻率偏差 |
f_tol |
±1.5×10-6 max.
|
初期偏差、 |
|
輸出電壓 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
對稱 |
SYM |
40%～60% |
50% Vcc |
|
標準時間 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90% |
TG-5035CG晶振原廠編碼:
|
|
Frequency |
|
|
|
|
|
|||||||
| TG-5035CG | X1G003851A058 | 26.000000 MHz | 2.50 x 2.00 x 0.80 mm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |||||||
| TG-5035CG | X1G003851001400 | 16.369000 MHz | 2.50 x 2.00 x 0.80 mm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |||||||
| TG-5035CG | X1G003851001600 | 16.368000 MHz | 2.50 x 2.00 x 0.80 mm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |||||||
| TG-5035CG | X1G003851003900 | 32.000000 MHz | 2.50 x 2.00 x 0.80 mm | -10 to +55 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-6ppm | |||||||
| TG-5035CG | X1G003851004200 | 40.000000 MHz | 2.50 x 2.00 x 0.80 mm | -40 to +85 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-1ppm | |||||||
| TG-5035CG | X1G003851004300 | 38.400000 MHz | 2.50 x 2.00 x 0.80 mm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.8 mA | +/-1ppm | |||||||
| TG-5035CG | X1G003851004900 | 16.369000 MHz | 2.50 x 2.00 x 0.80 mm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |||||||
| TG-5035CG | X1G003851005100 | 33.600000 MHz | 2.50 x 2.00 x 0.80 mm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |||||||
| TG-5035CG | X1G003851007700 | 24.000000 MHz | 2.50 x 2.00 x 0.80 mm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.2 mA | +/-1ppm |
1.電源旁路電容
使用本產品時，請放置一個約0.01的旁路電容μF，介于電源和GND之間（盡可能靠近產品終端盡可能）。
2.安裝表面貼裝晶體時鐘振蕩器
（1）安裝電路板后溫度快速變化
當安裝板的材料為表面安裝時陶瓷有晶體時鐘振蕩器封裝膨脹系數不同于陶瓷的膨脹系數材料，焊接的圓角部分可能會破裂，如果受到影響長時間反復發生極端溫度變化。你在這樣的條件下，建議情況是這樣的事先檢查過。
（2）通過自動安裝進行沖擊
當晶體時鐘振蕩器被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板，振蕩器的特性會改變或惡化。
（3）板彎曲應力
將低電壓晶振焊接到印刷后板，彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂。
3.抗跌落沖擊力
本目錄中的產品設計得非常高抗自由落體沖擊（最多三次）。但是，如果錯誤地將產品從桌子等處丟棄，為確保最佳性能，建議您使用再次測量產品的性能或您要求我們再次測量它。
4.靜電
本目錄中的2520低頻溫補晶振使用CMOS IC作為其有源產品元素。因此，在一個環境中處理產品對抗靜電的措施拍攝。
5.耐高溫
關于耐高溫性，使用石英溫補振蕩器時在溫度為+ 125°C的極端環境中超過24小時，產品的所有特點無法保證。要特別注意存放產品在正確的溫度范圍內。
愛普生溫補晶振系列型號:
Model
Frequency
LxWxH
Ope Temperature
Freq/Temp
I [Max]
25°C Aging
TG-5035CG
16.369000 MHz
2.50 x 2.00 x 0.80 mm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
16.368000 MHz
2.50 x 2.00 x 0.80 mm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
-10 to +55 °C
+/-0.50 ppm
≤ 2.0 mA
+/-6ppm
TG-5035CG
40.000000 MHz
2.50 x 2.00 x 0.80 mm
-40 to +85 °C
+/-0.50 ppm
≤ 2.0 mA
+/-1ppm
TG-5035CG
38.400000 MHz
2.50 x 2.00 x 0.80 mm
-30 to +85 °C
+/-0.50 ppm
≤ 1.8 mA
+/-1ppm
TG-5035CG
16.369000 MHz
2.50 x 2.00 x 0.80 mm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
24.000000 MHz
2.50 x 2.00 x 0.80 mm
-40 to +85 °C
+/-0.50 ppm
≤ 1.2 mA
+/-1ppm
晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。愛普生晶振,溫補晶振,TG-5035CG晶振,X1G003851A058晶振
適當的控制電阻值（RD）取決于晶振的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。貼片石英晶振振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加汽車級晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
