EPSON晶體,有源晶振,SG-210SDH晶振,X1G0039410008晶振

頻率：100~156.25MHZ

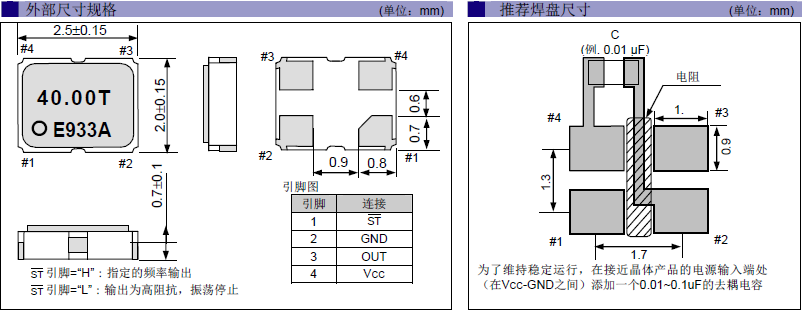

尺寸：2.5*2.0mm

壓電石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在石英晶體振蕩器元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.

EPSON晶體,有源晶振,SG-210SDH晶振,X1G0039410008晶振,貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

小型貼片振蕩器,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

愛普生晶振規格	SG-210SDH晶振
驅動輸出	CMOS
常用頻率	100~156.25MHZ
工作電壓	+2.5V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

愛普生日產有源兆赫茲晶振型號列表：

Model

Frequency

LxWxH

Output Wave

Ope Temperature

Freq. Tol.

I [Max]

25°C Aging

Aging2

Symmetry

SG-210SDH

100.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

SG-210SDH

125.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-20 to 70 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

SG-210SDH

100.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-100 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

SG-210SDH

133.333000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

SG-210SDH

125.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

SG-210SDH

100.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-20 to 70 °C

+/-50 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

SG-210SDH

156.250000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

SG-210SDH

125.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-100 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

愛普生日產有源兆赫茲晶振編碼列表：

Product Number

Model

Frequency

LxWxH

Output Wave

Ope Temperature

Freq. Tol.

I [Max]

25°C Aging

Aging2

Symmetry

X1G0039410001

SG-210SDH

100.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

X1G0039410002

SG-210SDH

125.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-20 to 70 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

X1G0039410003

SG-210SDH

100.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-100 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

X1G0039410004

SG-210SDH

133.333000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

X1G0039410008

SG-210SDH

125.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

X1G0039410010

SG-210SDH

100.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-20 to 70 °C

+/-50 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

X1G0039410013

SG-210SDH

156.250000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 9.0 mA

+/-5ppm

45 to 55 %

X1G0039410014

SG-210SDH

125.000000 MHz

2.50 x 2.00 x 0.90 mm

CMOS

-40 to 85 °C

+/-100 ppm

≤ 7.0 mA

+/-5ppm

45 to 55 %

SG-211SEE SDE SCE 2520 COMS

機械振動的影響:當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。 EPSON晶體,有源晶振,SG-210SDH晶振,X1G0039410008晶振

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存OSC晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。EPSON晶體,有源晶振,SG-210SDH晶振,X1G0039410008晶振

20181212163930

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量2520mm進口晶體振蕩器頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

20181212163902

振蕩電路的檢查方法:振蕩頻率測量:必須盡可能地測量安裝2520進口石英振蕩器在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過小體積貼片晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
