EPSON晶體,壓控晶振,VG-4513CA晶振,X1G0041411001晶振
頻率：100~500MHZ

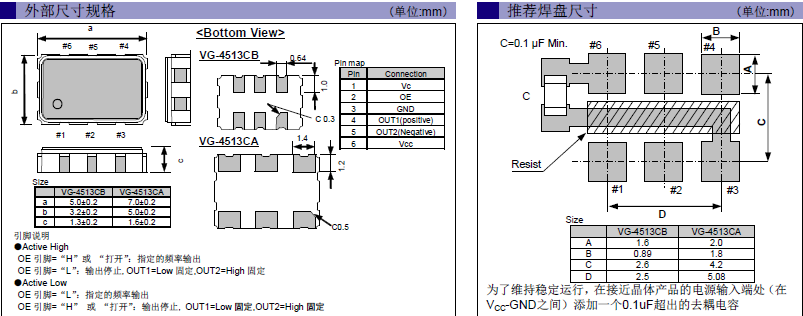

尺寸：7.0*5.0mm
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.
因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為石英晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.
EPSON晶體,壓控晶振,VG-4513CA晶振,X1G0041411001晶振,石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品貼片振蕩器被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
|
愛普生晶振規格 |
VG-4513CA晶振 |
|
驅動輸出 |
LV-PECL |
|
常用頻率 |
100~500MHZ |
|
工作電壓 |
+3.3V（代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
愛普生日產有源壓控兆赫茲晶振型號列表：
愛普生日產有源壓控兆赫茲晶振編碼列表：
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
VG-4512CA
157.286400 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
153.600000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4501CA.
122.880000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
CMOS
N/A ppm
-40 to 85 °C
+/-50 ppm
Included absolute pull range
≤ 25 mA
VG-4232CA
61.440000 MHz
GGC-T
7.00 x 5.00 x 1.40 mm
CMOS
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 35 mA
VG-4513CA
122.880000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
VG-4513CA
122.880000 MHz
GFCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
VG-4513CA
153.600000 MHz
GFCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
VG-4513CA
148.351648 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
Product Number
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
X1G0036910116
VG-4512CA
157.286400 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
X1G0036910134
VG-4512CA
153.600000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
X1G0037710002
VG-4501CA.
122.880000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
CMOS
N/A ppm
-40 to 85 °C
+/-50 ppm
Included absolute pull range
≤ 25 mA
X1G0039210002
VG-4232CA
61.440000 MHz
GGC-T
7.00 x 5.00 x 1.40 mm
CMOS
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 35 mA
X1G0041411001
VG-4513CA
122.880000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
X1G0041411002
VG-4513CA
122.880000 MHz
GFCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
X1G0041411004
VG-4513CA
153.600000 MHz
GFCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
X1G0041411006
VG-4513CA
148.351648 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 65 mA
所有進口貼片晶振和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。EPSON晶體,壓控晶振,VG-4513CA晶振,X1G0041411001晶振
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的貼片石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
7050晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。EPSON晶體,壓控晶振,VG-4501CA晶振,X1G0037710002晶振
驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.EPSON晶體,壓控晶振,VG-4513CA晶振,X1G0041411001晶振
振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加六腳金屬貼片晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
振蕩電路:晶體諧振器是無源元件，因此受到電話機晶體振蕩器電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在筆記本壓控晶體振蕩器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
