EPSON晶體,壓控晶振,VG2520CAN晶振,X1G0044010008晶振
頻率：30.72MHZ

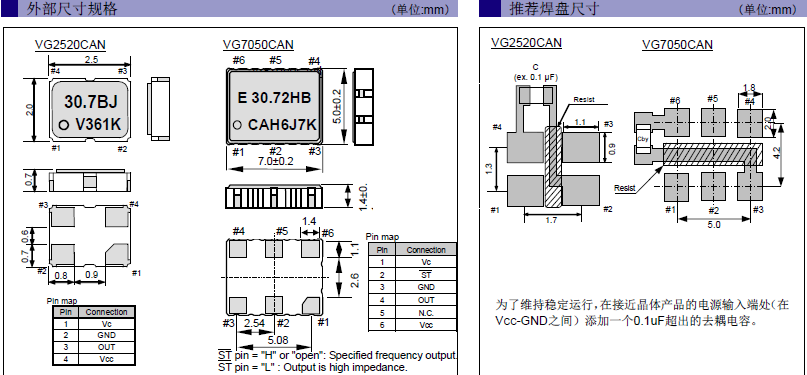

尺寸：2.5*2.0mm
愛普生品牌系列千赫子的2520晶振,目前占據了中國市場進口晶25％的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機行業晶振類別,產品本身特點是體積小,耐高溫,穩定性能高,排帶包裝,應用自動貼片方便.愛普生晶振小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
精工愛普生株式會社（總經理:碓井 稔,以下簡稱為“愛普生”）在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的貼片振蕩器生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因為智能手機,以及GPS衛星導航的普及,有源晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振,以下是有源石英晶體振蕩器部分產品型號,愛普生料號等.
EPSON晶體,壓控晶振,VG2520CAN晶振,X1G0044010008晶振,石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
壓控有源晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
|
愛普生晶振規格 |
VG2520CAN晶振 |
|
驅動輸出 |
CMOS |
|
常用頻率 |
30.72MHZ |
|
工作電壓 |
+3.3V（代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
愛普生日產有源壓控兆赫茲晶振型號列表：
|
Frequency | Frequency stability |
|
Output Wave | Frequency Control Range |
|
Frequency tolerance |
|
I[Max] | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4513CB | 153.600000 MHz | GFCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4513CB | 125.000000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4513CB | 156.250000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG2520CAN | 30.720000 MHz | CJGNBB | 2.50 x 2.00 x 0.70 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 3 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG2520CAN | 27.000000 MHz | CJGNBB | 2.50 x 2.00 x 0.70 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 3 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG7050EAN | 622.080000 MHz | CJGLPZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
愛普生日產有源壓控兆赫茲晶振編碼列表：
|
Model | Frequency | Frequency stability |
|
Output Wave | Frequency Control Range |
|
Frequency tolerance |
|
I[Max] | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0041510007 | VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0041510009 | VG-4513CB | 153.600000 MHz | GFCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0041510013 | VG-4513CB | 125.000000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0041510016 | VG-4513CB | 156.250000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0044010008 | VG2520CAN | 30.720000 MHz | CJGNBB | 2.50 x 2.00 x 0.70 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 3 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0044010011 | VG2520CAN | 27.000000 MHz | CJGNBB | 2.50 x 2.00 x 0.70 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 3 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0045411003 | VG7050EAN | 622.080000 MHz | CJGLPZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
有源晶振的負載電容與阻抗:負載電容與阻抗進口貼片晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。EPSON晶體,壓控晶振,VG2520CAN晶振,X1G0044010008晶振
機械處理:當2520晶振發生外置撞擊時，任何石英晶體振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象。不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。
如何正確的使用有源晶振電處理：將電源連接到VCXO晶振指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。
振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。EPSON晶體,壓控晶振,VG2520CAN晶振,X1G0044010008晶振
如果振蕩電路中負載電容的不同，可能導致藍牙音響晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過2520小體積晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
