愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振
頻率：10.000MHz
尺寸：5.0*3.2*1.45mm
晶振技術參數點擊下載
愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振
愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振.5032mm體積的石英晶體振蕩器,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶體振蕩器晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
愛普生晶振 |
標示 |
TG5032CBN晶振 |
晶振基本信息對照表 |
|
標準范圍 |
f0 |
13.000MHz～40.000MHz |
|
|
電源電圧 |
Vcc |
＋2.7V~＋5.5V |
|
|
輸出電流 |
Icc |
3.5mA max. |
Vcc=3.3V |
|
頻率負載 |
L_CMOS |
15pF |
|
|
標準頻率偏差 |
f_tol |
±1.0×10-6 max. |
初期偏差、 |
|
輸出電壓 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
對稱 |
SYM |
40%～60% |
50% Vcc |
|
標準時間 |
tr/tf |
12ns max.(1.8～80MHz) |
10%Vcc～90% |
X1G0045710086晶振系列原廠編碼規格表：
Product Number
Model
Frequency
LxWxH
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
25°C Aging
X1G0045710085
TG5032CBN
24.576000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710086
TG5032CBN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710088
TG5032CBN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710091
TG5032CBN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710092
TG5032CBN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710093
TG5032CBN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710094
TG5032CBN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
X1G0045710095
TG5032CBN
50.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-0.9 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 8.0 mA
+/-1ppm
X1G0045710096
TG5032CBN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
X1G0045710097
TG5032CBN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710098
TG5032CBN
19.440000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045810091
TG5032CBN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm

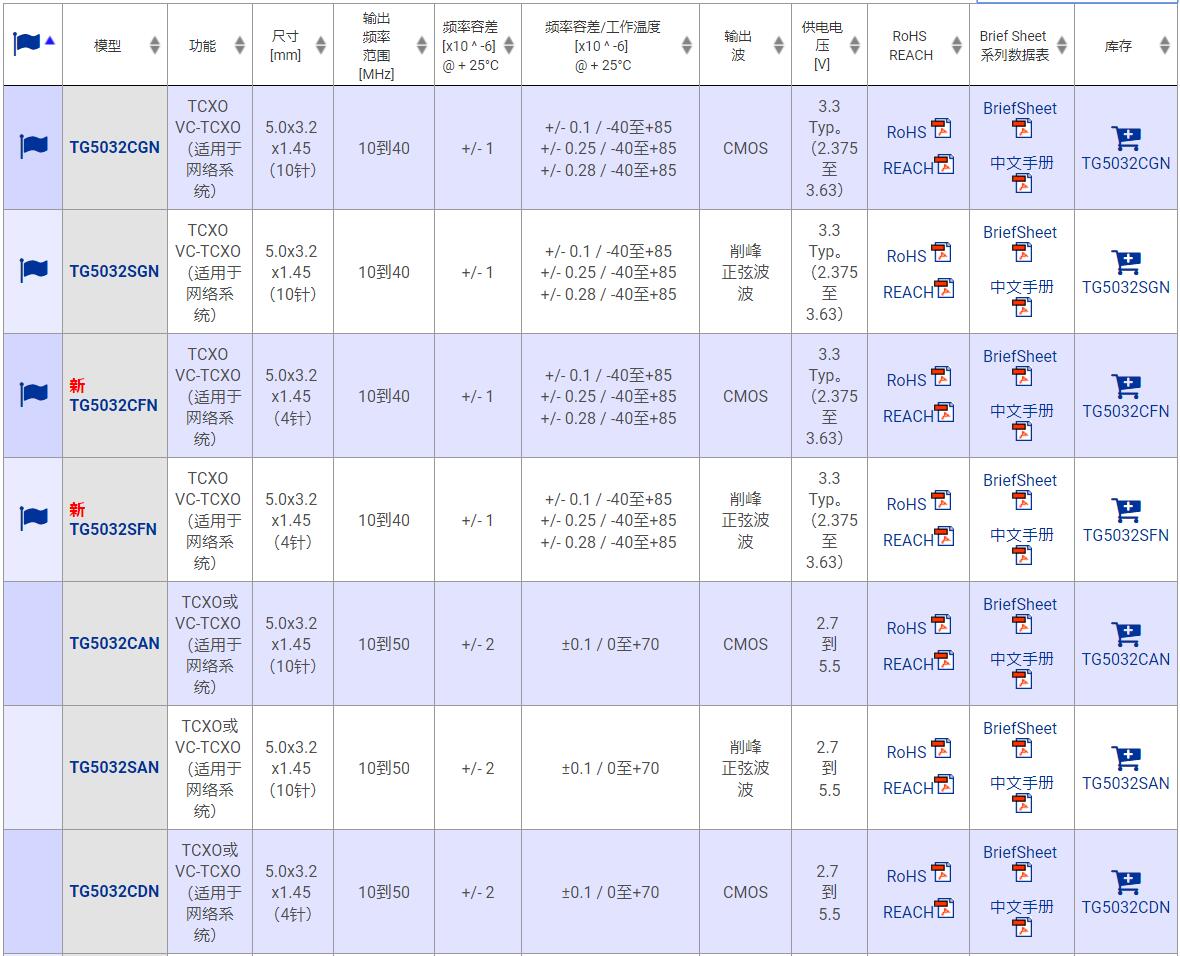

愛普生TG5032CBN晶振同類型型號表：
機械處理
1.沖擊
不要對金屬面壓電晶振施加任何強烈沖擊。攜帶振蕩器或將其安裝在另一個振蕩器上時設備，保護設備免受任何沖擊，小心不要放下它或用堅硬的物體擊打它。強烈沖擊可能會導致可能會損壞晶體振蕩器內部的部件導致振蕩器無法工作。如果振蕩器受到強烈沖擊，請確保在使用之前檢查其特性。
2.安裝引線安裝晶體振蕩器
不要對端子施加過大的力安裝晶體振蕩器的螺絲。將晶體振蕩器安裝在印刷電路板上時，請對齊安裝孔之間的距離終端。如果強制安裝振蕩器和這些距離彼此不同，終端可以是破損。不要彎曲直徑為0.6mm或以下的密封端子更多。即使需要彎曲直徑的端子0.6毫米或更小，不要直接彎曲它們密封底座，以保護密封玻璃。如果玻璃破裂，可能會有氣密密封和絕緣受影響的單位可能無法交付規定的特點。
當一個非密封TCXO溫補晶振（與其產品安裝有用于頻率校正的孔的盒子，小心防止助焊劑進入孔中，因為可移動元件，如可變電容器和可變電阻器位于孔的內側。將端子焊接在260°C（溫度為20°C）終端）最多五秒鐘。不要焊接端子直接連接到蓋子或底座。
3.表面貼裝晶體振蕩器的安裝
（1）振蕩器振動后溫度快速變化
安裝在板上當安裝板的材料時，用于表面安裝陶瓷晶體振蕩器封裝，有膨脹系數不同于膨脹系數陶瓷，焊接的圓角部分可能會裂開環境重復和極端溫度變化會在很長一段時間內發生。在這種情況下，建議事先檢查情況。
（2）自動安裝引起的沖擊
當5032貼片晶振被吸附或吸附時自動安裝或超過規定的沖擊安裝在電路板上時給出的值，這會導致其特性發生變化或惡化。
（3）板彎曲應力
如果在焊接晶體單元后PC板彎曲對于PC板，機械應力可能會導致焊接部分剝落或晶體單元封裝裂紋。
晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于晶振的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3pF的范圍內-33pF左右，僅供參考。
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。石英貼片晶振振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
振蕩補償:除非在進口晶體振蕩器振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振
