泰藝晶振,貼片晶振,X2晶振

頻率：25.000MHz

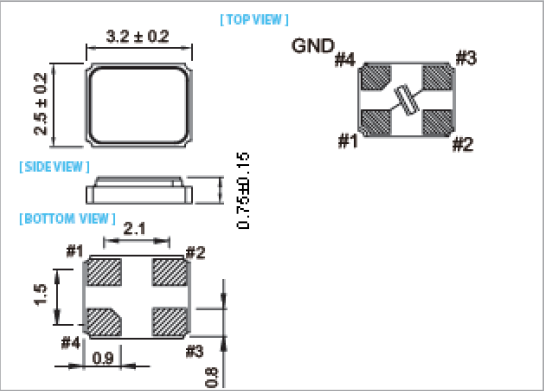

尺寸：3.2*2.5*0.75mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

TY-2

2000年泰電電業股份有限公司之電子事業部獨立，泰藝電子正式成立，并成功開發 7.0 x 5.0 x 2.0mm SMD 壓控溫補晶體振蕩器 (VCTCXO)，泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利，泰藝石英晶振公司以嚴謹的質量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.
泰藝石英晶振公司清楚知道自身對于同仁、環境、社會及合作伙伴們所肩負的責任與義務,相信透過信息公開與揭露CSR報告書,對建立一個平衡與和諧的利害關系人良性互動網絡有幫助,更能促進企業健康穩定的成長.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.X2FCCLNANF-25.000000晶振,X2晶振,3225陶瓷殼四腳晶體

JLX-1

TY-1

泰藝晶振,貼片晶振,X2晶振.3225mm體積SMD型陶瓷面壓電石英晶體是適用于智能電子領域的表面貼片型石英晶振,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求.
泰藝貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英諧振器晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

JLX-2

泰藝晶振規格	單位	X2晶振	石英晶振基本條件
標準頻率	f_nom	25.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ~+125°C	裸存
工作溫度	T_use	-40°C ~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:10μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±10 × 10-6/-40°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	7PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

X2 3225

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。泰藝晶振,貼片晶振,X2晶振
激勵功率
在晶體單元上施加過多驅動力，會導致石英水晶振動子特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致SMD晶體振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。X2FCCLNANF-25.000000晶振,X2晶振,3225陶瓷殼四腳晶體

JLX-5

1、振蕩電路
3225陶瓷殼四腳晶體是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。X2FCCLNANF-25.000000晶振,X2晶振,3225陶瓷殼四腳晶體
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，陶瓷面貼片晶振也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。泰藝晶振,貼片晶振,X2晶振
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于3225mm貼片晶振的類型、頻帶、控制電阻器的值和
