PXO-P9-PE-6p晶振,LVPECL輸出差分晶振,156.25MHz,6G以太網晶振
頻率：156.25MHz
尺寸：14.0x 9.0mm
PXO-P9-PE-6p晶振,LVPECL輸出差分晶振,156.25MHz,6G以太網晶振,QuartzCom石英晶振,PXO-P9-PE-6p貼片晶振,LVPECL輸出差分晶振,有源晶振,頻率156.25MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性50ppm,高穩定性晶振,低抖動晶振,6G以太網晶振,光纖通道晶振,寬帶接入晶振,交換系統晶振,GPON晶振.
PXO-P9-PE-6p晶振,LVPECL輸出差分晶振,156.25MHz,6G以太網晶振,QuartzCom石英晶振,PXO-P9-PE-6p貼片晶振,LVPECL輸出差分晶振,有源晶振,頻率156.25MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性50ppm,高穩定性晶振,低抖動晶振,6G以太網晶振,光纖通道晶振,寬帶接入晶振,交換系統晶振,GPON晶振.
PXO-P9-PE-6p晶振,LVPECL輸出差分晶振,156.25MHz,6G以太網晶振特點：
●應用:萬兆以太網、SDH、SONET、光纖通道、寬帶接入、DSL、GPON和交換系統.
●低抖動< 1 ps
●輸出頻率高達320MHz

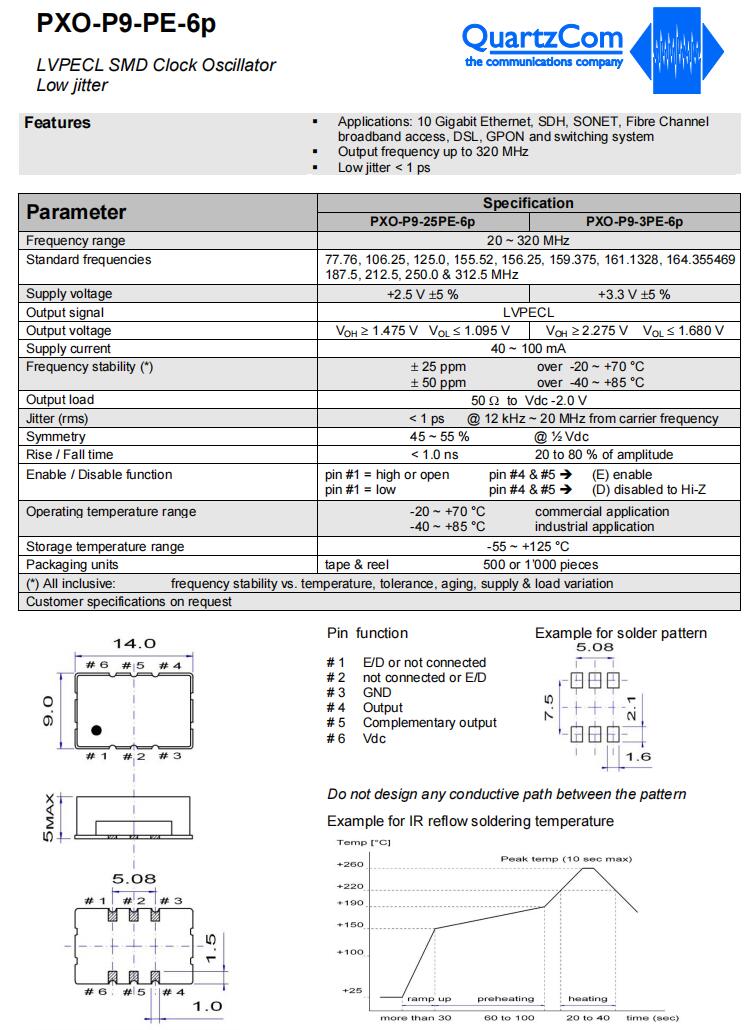

PXO-P9-PE-6p晶振,LVPECL輸出差分晶振,156.25MHz,6G以太網晶振參數表
pin #1 = low pin #4  — (D) disabled to Hi-Z
-20 ~ +70 °C commercial applicatio
-40 ~ +85 °C industrial application
參數
Specification
PXO-P9-25PE-6p
PXO-P9-3PE-6p
頻率范圍
20MHz ~ 320MHz
標準頻率
77.76, 106.25, 125.0, 155.52, 156.25, 159.375, 161.1328, 164.355469
187.5, 212.5, 250.0 & 312.5 MHz
頻率穩定性
電源電壓
+2.5 V ±5 %
+3.3V ±5 %
電源電流
40~100 mA
輸出信號
LVPECL
輸出電壓
VOH ≥ 1.475 V VOL≤ 1.095 V
VOH ≥ 2.275 V VOL≤ 1.680 V
輸出負載
50Ω to Vdc-2.0V
抖動(均方根值)
< 1 ps @ 12 kHz ~ 20 MHz from carrier frequency
對稱性
45 ~ 55 % @ ½ Vdc
上升/下降時間
< 1.0 ns 20 to 80% of amplitude
三態函數
工作溫度范圍
儲存溫度范圍
-55 ~ +125 °C
包裝單位
tape & reel 500 or 1’000 piece

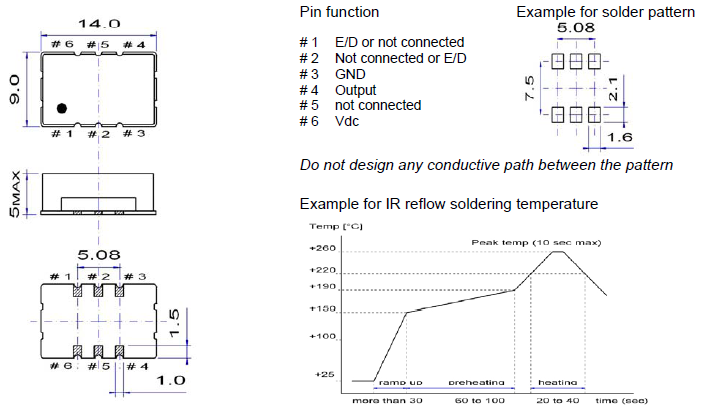

PXO-P9-PE-6p晶振,LVPECL輸出差分晶振,156.25MHz,6G以太網晶振尺寸圖
