SMI晶振,31SMX晶振,SMD無源晶振
頻率：32.768KHZ
尺寸：3.2*1.5*0.8mm
超小型,薄型,質地輕的表面貼片音叉型晶體振蕩器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
訂購熱線：0755-27837162
SMI晶振,31SMX晶振,SMD無源晶振，32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.
石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

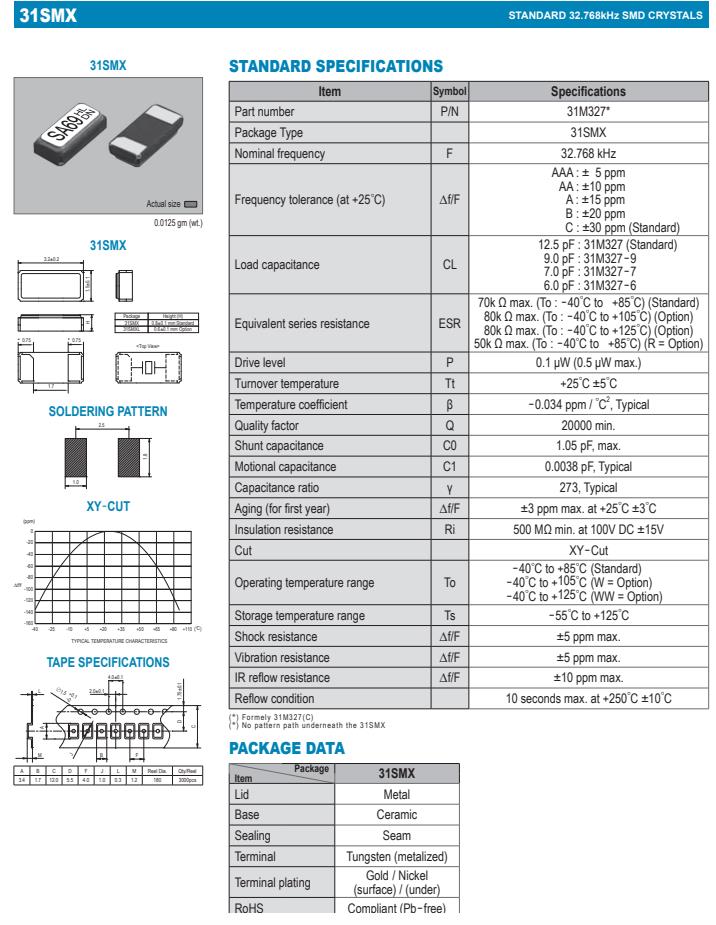

| Item | Symbol | Specifications |
| Part number | P/N | 31M327* |
| Package Type | 31SMX | |
| Nominal frequency | F |
32.768K |
| Frequency tolerance (at +25゜C) | △f/F | AAA : ± 5 ppm |
| AA : ±10 ppm | ||
| A : ±15 ppm | ||
| B : ±20 ppm | ||
| C : ±30 ppm (Standard) | ||
| Load capacitance | CL | 12.5 pF : 31M327 (Standard) |
| 9.0 pF : 31M327-9 | ||
| 7.0 pF : 31M327-7 | ||
| 6.0 pF : 31M327-6 | ||
| Equivalent series resistance | ESR | 70k Ω max. (To : -40゜C to +85゜C) (Standard) |
| 80k Ω max. (To : -40゜C to +105゜C) (Option) | ||
| 80k Ω max. (To : -40゜C to +125゜C) (Option) | ||
| 50k Ω max. (To : -40゜C to +85゜C) (R = Option) | ||
| Drive level | P | 0.1 μW (0.5 μW max.) |
| Turnover temperature | Tt | +25゜C ±5゜C |
| Temperature coefficient | β | -0.034 ppm / ゜C 2 , Typical |
| Quality factor | Q | 20000 min. |
| Shunt capacitance | C0 | 1.05 pF, max. |
| Motional capacitance | C1 | 0.0038 pF, Typical |
| Capacitance ratio | γ | 273, Typical |
| Aging (for first year) | △f/F | ±3 ppm max. at +25゜C ±3゜C |
| Insulation resistance | Ri | 500 MΩ min. at 100V DC ±15V |
| Cut | XY-Cut | |
| Operating temperature range | To | -40゜C to +85゜C |
| -40゜C to + 105 ゜C | ||
| -40゜C to + 125 ゜C | ||
| (Standard) | ||
| (W = Option) | ||
| (WW = Option) | ||
| Storage temperature range | Ts | -55゜C to +125゜C |
| Shock resistance | △f/F | ±5 ppm max. |
| Vibration resistance | △f/F | ±5 ppm max. |
| IR reflow resistance | △f/F | ±10 ppm max. |
| Reflow condition | 10 seconds max. at +250゜C ±10゜C | |
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個進口6035諧振器產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
貼片石英晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化，請在沒有直射陽光，不發生結露的場所保管。
