前言：日本電波工業株式會社（NDK晶振）從年初開始，內部不斷傳出好消息，最讓人注目的是，本月4月19號NDK在官網上公告業界首款高精度，低相噪的溫補晶體振蕩器型號已成功開發，NT2016SJA晶振正式亮相。

Nihon Dempa KogyoCo.，Ltd。開發了一款尺寸為2.0x1.6x0.7mm的TCXO（溫補晶體振蕩器），可實現業界最高水平的-100dBc/Hz@100kHz偏移的低相位噪聲（*2）。樣品發貨將于2019年7月開始。為了提高多級調制和更大容量的通信質量，例如5G和其他高速移動通信Wi-Fi6（IEEE802.11ax）和SONET/SDH（同步光纖網絡/同步數字系列），它是預計未來對具有低相位噪聲特性的TCXO的需求將增加。

選擇和設計TCXO振蕩器很重要，因為通信設備中的調制精度（信號相位和幅度偏差）很大程度上受設備中使用的參考信號源的相位噪聲的影響。此外，相位噪聲與RMS相位抖動（*3）密切相關，因此選擇具有出色相位噪聲的石英振蕩器有助于改善相位抖動。

為了滿足這些需求，NDK振蕩器公司利用了高科技生長的具有高Q（*4）值的合成石英優化了石英諧振器的設計，并開發了具有業界最高低相位噪聲特性的溫度補償石英振蕩器，通過減少振蕩電路的噪聲。

地板噪聲-100dBc/Hz@100kHz偏移（*2）

（與之前型號相比降低了-17dBc/Hz）

相位抖動：110fs@12kHz至5MHz

（與傳統抖動相比減少71％）

基于這項技術，我們計劃將產品陣容擴展到其他規模。

該晶振產品將于5月29日星期三至5月31日星期五在Tokyo-BigSight舉行的無線科技園2019展出。（NDK展位：1931年西3號廳）

（*1）我們在2019年3月進行的調查

（*2）振蕩頻率：26MHz，溫度：+25°C

（*3）發送數字信號時波形中出現的時間軸的偏差或波動。

（*4）在溫度補償晶振中，它表示共振銳度，并且該值越大（越高）意味著振蕩更穩定。

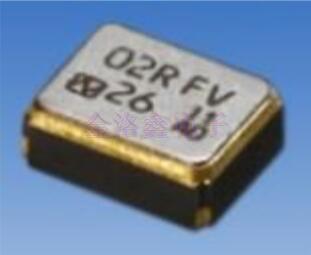

[產品外觀]

樣品出貨計劃于2019年7月開始，大規模生產計劃于2020年1月開始。

[規格特征]

型號名稱	NT2016SJA晶振
外部尺寸	2.0x1.6x0.7mm

[電氣特性]

標稱頻率	13MHzto52MHz
標準頻率	26MHz,52MHz
電源電壓（VCC）	+1.8V+/-5%(Note1)
負載阻抗	10kΩ//10pF
工作溫度范圍	-30to+85degC
電流消耗	Max.2.5mA/26MHz(Enable) Max.4uA/26MHz(Disable)
輸出電壓	Min.0.8V(p-p)(DCCoupling(Note2))
頻率/溫度特性	Max.+/-0.5x10-6
長期頻率穩定性	Max.+/-1.0x10-6/year(at+25degC)

（注1）可以使用DC+1.7V至+3.3V.

（注2）內置直流切斷電容。將電容器（1,000pF）與石英晶體振蕩器輸出線串聯。

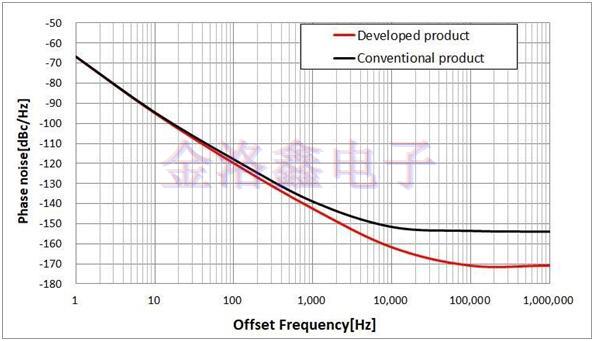

[相位噪聲特性示例]

條件：標稱頻率26MHz，溫度+25℃

NDK晶振公司打破了傳統了溫補晶振制造技術，以往TCXO難以實現低相位噪聲和低相位抖動性能，為許多需要使用溫補振蕩器，但同時要求低相噪和低相位的生產廠家們，解決了這一大難題。而且這顆NT2016SJA晶振的體積僅僅只有2.0x1.6x0.7mm，可應用現在小型化，便攜式設備，超小的封裝，超高的精度讓晶振本身的頻率穩定性得到保障甚至是提升。
