日本晶振愛普生壓控LV-PECL輸出原廠編碼表

來源：金洛鑫瀏覽：- 發布日期：2018-12-03 10:13:51【大中小】

分享到：

在石英晶體振蕩器系列當中，有一種比較特殊的晶振，叫做差分晶振，它的輸出方式有LVDS，LV-PECL，HCSL，CML等幾種，是常見的差分輸出，擁有彼此完全相反的相位，具有良好的低相噪，低相位抖動特性，這是其他普通的有源晶振不帶有的功能。愛普生晶振公司很早之前就開始研發差分晶振了，尤其是LV-PECL輸出的，而且可以和普通的SPXO晶體振蕩器，VCXO壓控晶振，OCXO恒溫晶振等組合。愛普生公司VG，SG等開關的晶振，有不少都是LV-PECL輸出的，尺寸有7.0*5.0mm，5.0*3.2mm和14*9mm等。

愛普生壓控差分晶振原廠編碼表：

原廠編碼	型號	頻率	尺寸	輸出	工作溫度
X1G0036910021	VG-4512CA	148.351600 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C
X1G0036910022	VG-4512CA	148.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C
X1G0036910034	VG-4512CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0036910113	VG-4512CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0036910114	VG-4512CA	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C
X1G0036910115	VG-4512CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C
X1G0036910116	VG-4512CA	157.286400 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0036910134	VG-4512CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411001	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411002	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411004	VG-4513CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411006	VG-4513CA	148.351648 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411007	VG-4513CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411011	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411012	VG-4513CA	148.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411013	VG-4513CA	155.520000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411014	VG-4513CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411017	VG-4513CA	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411018	VG-4513CA	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411019	VG-4513CA	155.520000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C

VG系列實際上是愛普生公司的壓控晶振系列，也可以當做是差分晶振，因為部分型號的輸出方式是LV-PECL，這是差分晶體振蕩器最常規的輸出之一。差分是屬于很高端的晶振類型，應用的產品范圍也比較高級，如全球導航定位系統，人造衛星，飛機船舶，網絡設備，移動通信，軍用，工業等領域。

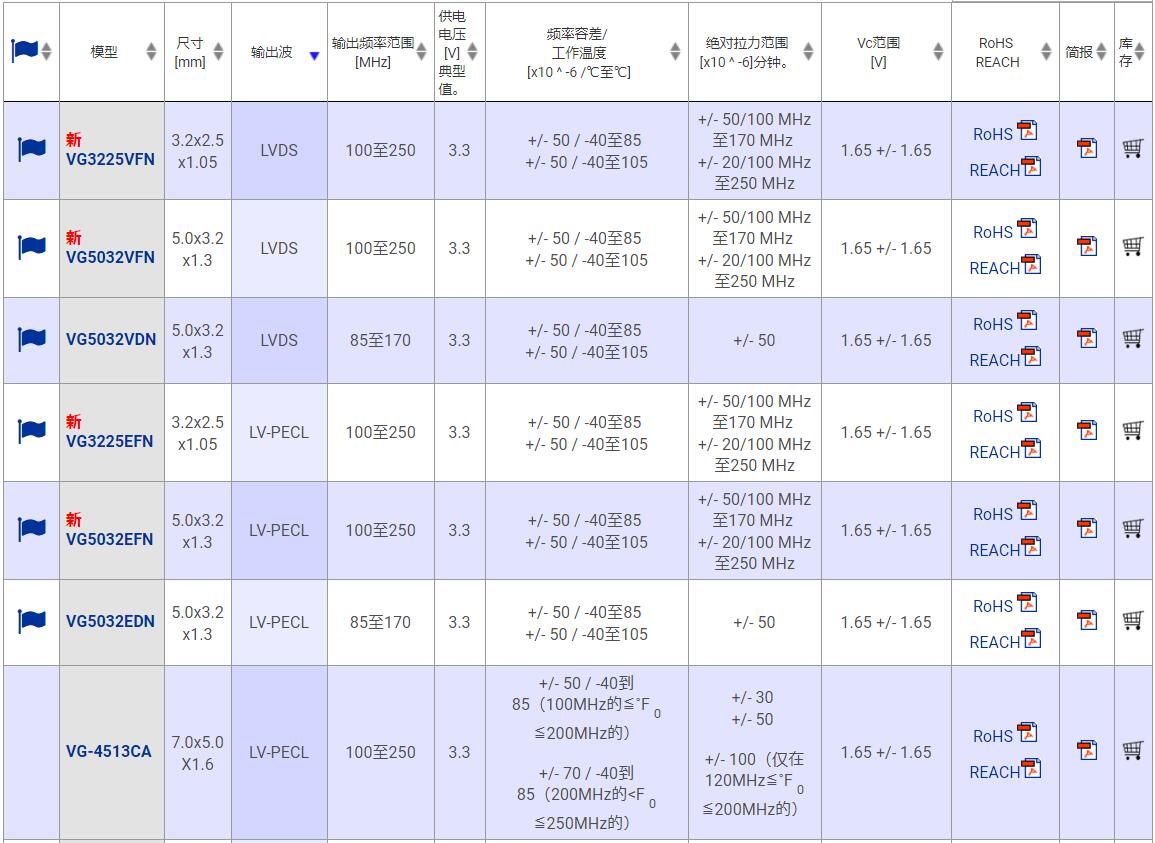

愛普生差分晶振（壓控）型號表：

LV-PECL差分晶振的頻率范圍一般會比較高，100.000MHz，200.000MHz，250.000MHz都是很常見的，更高的還有700.000MHz，800.000MHz甚至是1000.000MHz以上的都有，可支持部分有特殊需求的高端產品使用。

X1G0041411020差分晶振編碼表：

原廠編碼	型號	頻率	尺寸	輸出	工作溫度
X1G0041411020	VG-4513CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041411602	VG-4513CA	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C
X1G0041510003	VG-4513CB	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C
X1G0041510004	VG-4513CB	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C
X1G0041510007	VG-4513CB	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C
X1G0041510009	VG-4513CB	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C
X1G0041510013	VG-4513CB	125.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C
X1G0041510016	VG-4513CB	156.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C
X1G0045411003	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045411005	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045411007	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045510003	VG7050EBN	698.812335 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045510004	VG7050EBN	794.727753 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045510007	VG7050EBN	693.482990 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045510008	VG7050EBN	698.812300 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045611003	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045611005	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1G0045611007	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C
X1M0003910017	EV1409EAN	1986.819000 MHz	14.00 x 9.00 x 2.60 mm	LV-PECL	-10 to 85 °C

以上就是全部的愛普生晶振品牌LV-PECL輸出壓控晶振全部的原廠編碼，歡迎各大新老客戶咨詢和采購，有任何與之相關的疑問都可以直接聯系金洛鑫電子，將竭盡所能為每一位客戶服務，用最少的時間帶來更多的效益。
