日本愛普生公司更新規格的這款SG3225HBN晶振,并不是最新研發的產品,而是很久之前就推出的,但因為現在產品要求越來越高,一些舊型號不再滿足需求,晶體制造商就會對這些老型號進行改造升級.愛普生晶振公司之所以會挑SG3225HBN系列,是因為這個料號本身就被廣泛使用的,擁有固定的用戶群體,主要用于通信和網絡設備.自SG3225HBN晶振系列要被更新規格的消息傳出后,受到客戶和市場的關注,金洛鑫電子整理了該料號更新參數后的完整資料,可供廣大新老客戶參考.

特征:

●HCSL輸出,低抖動SPXO

●相位抖動:180fsMax.fo=100MHz,12kHz至20MHzRMS

●頻率范圍:100.000MHz至325.000MHz

●電源電壓選項:2.375V至2.625V和3.135V至3.465V

●頻率公差選項:±50×10-6,±100×10-6

●工作溫度選項:-40℃~+85℃和-40℃~+105℃

應用領域:

●服務器

●NIC,HBA

●PCIExpress®串行通信

●各種高速串行通訊

描述:

SG3225HBN是低抖動的HCSL輸出石英晶體振蕩器,該產品作為滿足PCIe®1.0至PCIe®5.0抖動要求的PCIExpress®參考時鐘非常出色.

升級后的愛普生3225封裝低抖動振蕩器性能讓人驚艷!

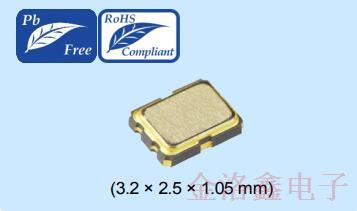

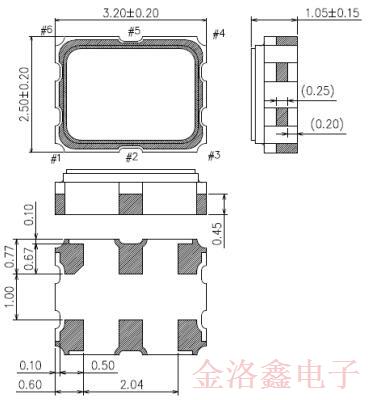

SG3225HBN尺寸封裝圖

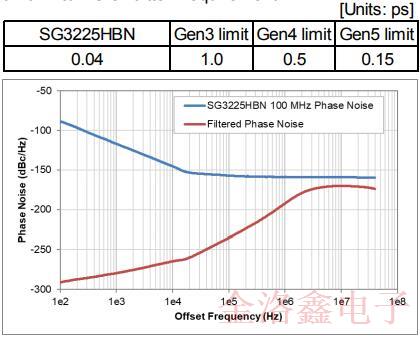

典型性能符合PCIe抖動要求*

*PCIExpress基本規范修訂版5.0

8.6.6通用參考時鐘接收架構(CC)

8.6.7refclk架構的抖動限制

終端分配

Pin#	連接	功能
#1	OE	OE端子/高電平有效
		OE功能	輸出量
		“H”或OPEN	指定頻率輸出:有效
		“L”	輸出變為高阻抗:禁用
#2	NC	—
#3	GND	GND端子
#4	OUT	輸出端子(正)
#5	OUT	輸出端子(負極)
#6	VCC	VCC端子

*PCIExpress和PCIe是PCI-SIG的注冊商標

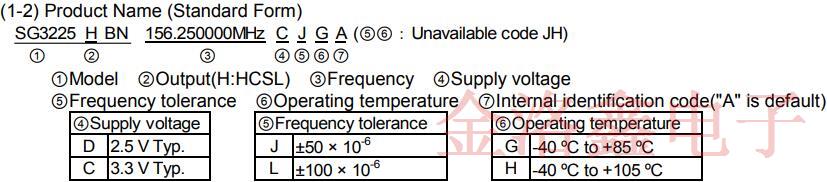

【產品編號/產品名稱】

1-1)產品編號

X1G005141xxxx00

升級后的愛普生3225封裝低抖動振蕩器性能讓人驚艷!

【絕對最大額定值】

參數	符號	規格			單元	條件
電源電壓	VCC-GND	Min.	V	Max.	V	-
輸入電壓	Vin	-0.5	V	4	V	OE終端
熱阻	θjc	-0.3	℃/W	VCC+0.3	℃/W	Θjc,視情況連接
熱阻	θja	-	℃/W	-	℃/W	Θja,結至環境
最高結溫	Tjmax	-	℃	-	℃
貯存溫度	T_stg	-55	℃	125	℃

【電氣特性】

參數	符號	規格			單元	條件
啟動時間	t_str	-	-	10	ms	在90%VCC時t=0
目前的消費	ICC	-	25	35	mA
禁用電流	I_dis	-	-	15	µA	OE=GND
差分輸出上升壓擺率	Rr	1	-	4	V/ns	在-0.15V和0.15V之間
差分輸出下降壓擺率	Rf	1	-	4	V/ns	差分輸出
對稱	SYM	45	50	55	%	在輸出交叉點
輸出電壓	VOH	0.66	-	0.85	V	直流特性
輸出電壓	VOL	-0.15	-	0.15	V	單輸出
差分輸出電壓	Vswing	0.3	-	-	V
交叉電壓	VCR	0.25	-	0.55	V
交叉電壓變化	VDCR	-	-	0.14	V
輸入電壓	^VIH	70%VCC	-	-	V	OE終端
輸入電壓	^VIL	-	-	30%VCC	V	OE終端
輸出禁用時間	tpzx	-	-	100	ns	100MHz≤fo≤200MHz
輸出禁用時間	tpxz	-	-	200	ns	200MHz≤325MHz
輸出使能時間	tpx			100	ns	100MHz≤fo≤200MHz
輸出使能時間	tpx			200	ns	200MHz≤325MHz
相位抖動 (12kHz至20MHz)	tpj	-	-	180	fs	fo=100MHz
		-	-	160	fs	fo=125MHz
		-	-	140	fs	fo=156.25MHz
		-	-	125	fs	fo=200MHz
		-	-	110	fs	fo=322.265625MHz
相位噪聲(fo=100MHz) T_使用=25℃	L(f)	-	-90 -117 -145 -157 -158	-	-	100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移
相位噪聲(fo=125MHz) T_使用=25℃	L(f)	-	-90 -117 -145 -156 -158	-	-	100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移
相位噪聲(fo=156.25MHz) T_使用=25℃	L(f)	-	-90 -117 -144 -154 -157	-	-	100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移
相位噪聲(fo=200MHz) T_使用=25℃	L(f)	-	-85 -115 -143 -153 -156	-	-	100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移
相位噪聲(fo=322.265625MHz) T_使用=25℃	L(f)	-	-75 -105 -141 -150 -154	-	-	100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移

測試電路

波形觀察和電流消耗測試設置

*每個輸出跡線的長度應相同

*為了測量禁用電流,OE端子連接到GND

條件

(1)示波器

帶寬至少應為測量頻率的5倍探頭接地應放置在靠近測試點的地方,引線長度應盡可能短.

(2)應在靠近晶振的VCC和GND引腳之間連接一個0.1F和一個10F的旁路電容.

(3)使用內部阻抗低的電流表

(4)電源

電源啟動時間(0%VCC→90%VCC)應大于150μs電源阻抗應盡可能低.

時序圖(續)

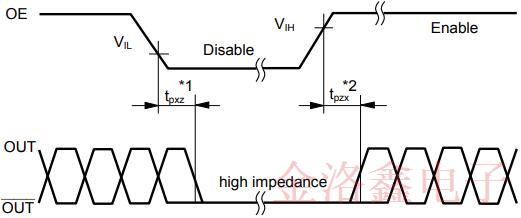

（3）OE功能和時序

運行經驗終端	Osc.電路	輸出狀態
“H”或OPEN	振蕩器	指定頻率輸出:有效
"L"	振蕩器	輸出變為高阻抗:禁用

*1從OE=VIL到輸出=禁用的時間(高阻抗)

*2從OE=VIH到開始輸出的時間

*使用OE功能時OE電平不應超過電源電壓請注意,在啟動過程中OE電壓不應超過電源電壓.

【注意事項】

有關如何正確使用和使用愛普生SG3225HBN晶振以確保產品在設備中發揮最佳性能的說明.在此處未指定的任何條件下使用產品之前,請咨詢愛普生以確認并確認產品的性能不會因使用而受到負面影響在上述條件下,除上述注意事項外,為避免降低產品性能,我們強烈建議您不要在以下任何條件下使用該產品:

(1)使用水溶性助焊劑將產品安裝在板上,而沒有從板上完全清除助焊劑殘留物.這種助焊劑的殘留物可溶于水或水溶性清潔劑中,殘留物,尤其是含有活性鹵素的殘留物,會對產品的性能和可靠性產生負面影響.

(2)以任何會導致產品震動或撞擊的方式使用產品.

(3)在產品暴露于水,化學藥品,有機溶劑,陽光,灰塵,腐蝕性氣體或其他材料的地方使用產品.

(4)在暴露于靜電或電磁波的地方使用產品.

(5)進行超聲波清洗時,無需事先核實并確認有源晶振產品不會受到可能會損壞晶體的清洗過程的影響.

(6)在可能對產品的性能和/或可靠性產生負面影響的任何其他條件下使用產品.

(7)使用帶有紋波的電源可能會導致誤操作或相位噪聲特性下降,因此請在使用前進行評估.

(8)電源電壓應單調增加,此外,請勿在中點電位上電,否則可能導致故障或無法輸出.

(9)根據環境測試結果計算出頻率老化,以估計頻率隨時間的變化量.這不能保證愛普生晶體使用壽命的長短.如果任何客戶以任何違背本文中的注意事項和/或建議的方式使用產品,則應自擔風險.

升級后的愛普生3225封裝低抖動振蕩器性能讓人驚艷!
