FOX福克斯FSMLF貼片晶體系列變更通知

來源：金洛鑫瀏覽：- 發布日期：2019-12-17 10:49:26【大中小】

分享到：

Fox Electronics.公司是美國一家擁有40年石英頻率組件生產和銷售經驗的晶振廠家,從1979年成立開始致力于為全球用戶提供高性能,低成本的晶體和振蕩器產品.主要研發和制造石英晶體,石英晶體振蕩器,TCXO溫補晶振,VCXO壓控晶振,VC-TCXO壓控溫補振蕩器等系列,是美國晶振制造業的行業代表.幾十年來不斷追求更高的頻率組件技術,為了滿足時代和用戶的需求,都會定時更新一些舊型號,提高原產品的性能,和給客戶提供可替代的產品料號.

今年4月初Fox晶振公司更新了兩款SMD型的32.768K晶振系列產品,隨著產品越來越高級,功能和性能要求更高,FSMLF晶體已經無法支持廠家的新產品設計要求,因此FOX公司決定更改FSMLF系列,并給出了產品更新后的新型號,分別是K255晶振和K135晶振,前者的封裝尺寸是4.9*1.8*1.0mm,后者是3.2*1.5*0.9mm尺寸,都是比較常用和經典的封裝體積了,尤其是3215晶振在市場上的需求量非常大.以下是FSMLF系列變更的詳細內容.

受影響的產品:

通用零件號格式:

前產品系列	前零件格式	當前產品系列	當前零件格式	描述
FSMLF	258LF-0.032768-xxx	KFSM	FKFSMxxxx0.032768	貼片式音叉晶體

標準庫存零件

零件號碼	頻率(MHz)
FSMLF327	0.032768
FKFSMEIHM0.032768	0.032768

對客戶變更的描述:上述產品的壽命終止.

變更原因:使生產能力符合當前市場需求.

變更計劃:

最后購買日期—2019年9月30日

最后發貨日期—2020年3月31日

由于該晶振原材料供應有限,FOX建議盡快訂購任何5萬件或更多的大訂單.

建議替換:

舊零件	代替	PCB布局兼容嗎?
FSMLF	K255	可能(帶有驗證)
FSMLF	K135	沒有

*停產零件和建議的貼片晶振替代品之間存在一些機械和電氣差異,我們強烈建議在訂購生產數量之前,在客戶應用程序中評估樣品.

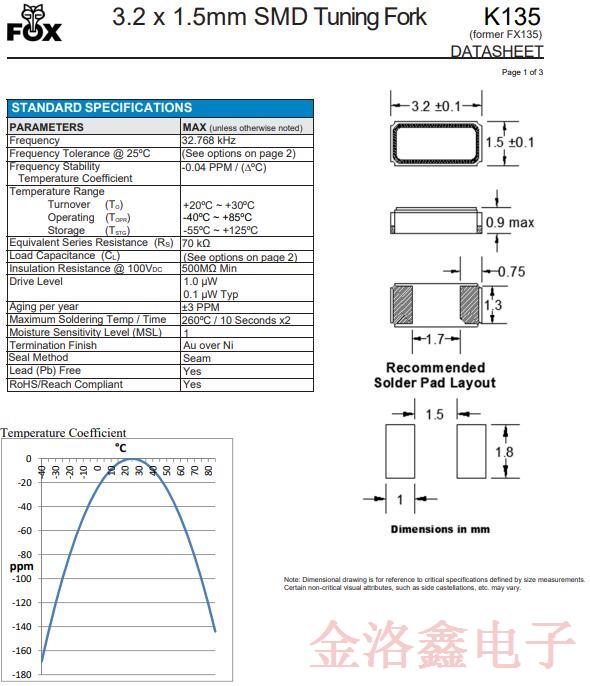

K135晶振變更后的規格參數:

標準規格
參數	MAX(除非另有說明)
頻率	32.768kHz
頻率公差@25℃	±20ppm
頻率穩定度溫度系數	-0.04PPM/(△℃)
溫度范圍(TO) 周轉運行中(TOPR) 儲存(TSTG)	+20℃~+30℃ -40℃~+85℃ -55℃~+125℃
等效串聯電阻(RS)	70kΩ
負載電容(CL)	6.0pF,7.0pF,9.0pF,12.5pF
絕緣電阻@100VDC	最小500MΩMin
驅動等級	1.0μW
每年老化	典型值0.1μW
最高焊接溫度/時間	3PPM
水分敏感性水平(MSL)	260℃/10秒x2
終止處理	1
密封方式	金超過鎳
無鉛(Pb)	縫合
符合RoHS/Reach標準	是

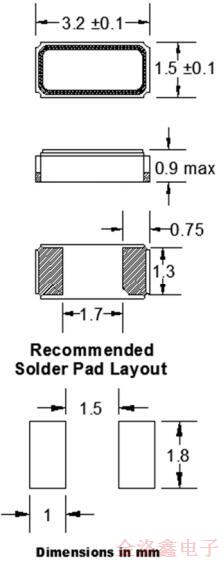

封裝尺寸圖:

FOX福克斯FSMLF貼片晶體系列變更通知

注意:尺寸圖僅供參考,以通過尺寸測量確定關鍵規格.某些非關鍵的視覺屬性(例如側面cast堡等)可能會有所不同.

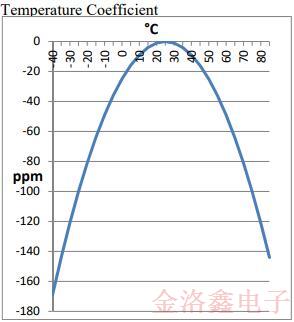

溫度系數

FOX福克斯FSMLF貼片晶體系列變更通知

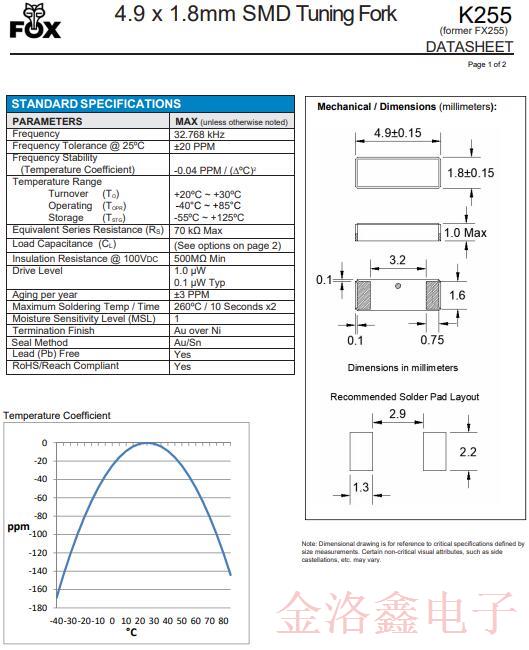

K255晶振變更后的規格參數:

標準規格
參數	MAX(除非另有說明)
頻率	32.768kHz
頻率公差@25℃	±20ppm
頻率穩定度溫度系數	-0.04PPM/(△℃)
溫度范圍(TO) 周轉運行中(TOPR) 儲存(TSTG)	+20℃~+30℃ -40℃~+85℃ -55℃~+125℃
等效串聯電阻(RS)	70kΩ
負載電容(CL)	7.0pF,9.0pF,12.5pF
絕緣電阻@100VDC	最小500M?Min
驅動等級	1.0μW 0.1μW Typ
每年老化	典型值0.1μW
最高焊接溫度/時間	3PPM
水分敏感性水平(MSL)	260℃/10秒x2
終止處理	1
密封方式	金超過鎳
無鉛(Pb)	縫合
符合RoHS/Reach標準	是

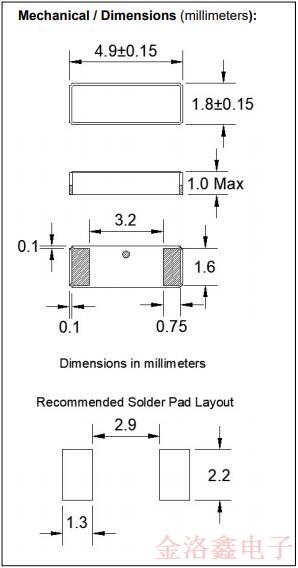

封裝尺寸圖:

FOX福克斯FSMLF貼片晶體系列變更通知

注意:尺寸圖僅供參考,以通過尺寸測量確定關鍵規格.某些非關鍵的視覺屬性(例如側面cast堡等)可能會有所不同.

FOX福克斯FSMLF貼片晶體系列變更通知

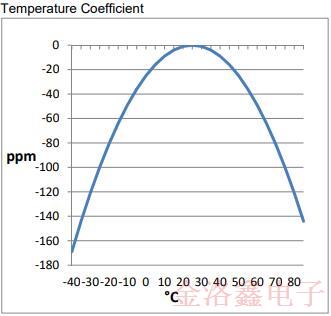

溫度系數

1)安裝注意事項

•如果板變形,例如安裝后彎曲,則可能會導致SMD晶體和板之間的焊接點剝落,從而在陶瓷封裝中產生裂紋,從而導致真空損失,內部元件損壞等.尤其是當拆下安裝板上的面板時,可能會施加較大的應力,請考慮板的布局和切割方法,以最大程度地減小產品上的應力.

•將產品自動安裝在板上時,如果對貼片晶振施加較大的沖擊,則特性可能會改變/劣化,或者產品可能會損壞.自動安裝時,請考慮對晶體單元的沖擊而設定條件.另外,請事先進行安裝測試,并確認對晶體諧振器的特性沒有影響.

•由于板的膨脹系數與晶體封裝中使用的陶瓷的膨脹系數不同,長時間安裝時,反復的劇烈溫度變化可能會在焊接部位產生裂紋.在這種情況下使用時,請事先進行測試,并確認對音叉晶體沒有影響.

•陶瓷包裝是小而薄的產品.因此,如果/在安裝后進行返工時,請考慮使用工具的選擇和處理.

2)焊接

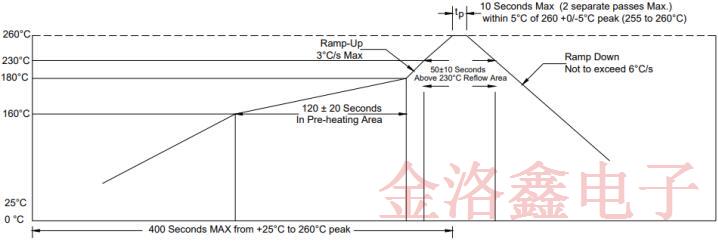

以下是用于焊接的典型SMD無鉛回流曲線:

高溫下過多的加熱時間可能導致性能下降,并可能損壞晶體單元.對于手工返工,請將引線部分在300℃或更低的溫度下加熱5秒鐘或更短時間.

3)清潔

由于使用小的,薄的晶體芯片來調節壓電石英晶體單元,并且頻率接近于超聲波清潔器的頻率,因此晶體芯片可能容易破裂.因此,請勿執行超聲波清洗.

原型號FSMLF晶振將會在明年3月份停產,建議原本使用FSMLF系列的用戶,盡快改用替代產品,避免影響生產,金洛鑫電子與FOX晶振合作多年,可為廣大新老客戶提供貼片晶振替代型號的咨詢,報價,訂購等服務,如有需求可聯系我司0755-27837162,我們可以為客戶提供替代型號K255,K135的樣品申請,以及技術安裝指導等服務.
