全方位解讀大河TFX-05X諧振器系列的設計與性能

來源：金洛鑫瀏覽：- 發布日期：2020-03-23 10:25:41【大中小】

分享到：

很多人認為SMD晶體是不是越小越好?其實也并不是,適合自己產品的最重要,但不可否認的是,目前整個頻率元件行業都在往小型化,甚至是微小型化方向發展.臺灣,日本,美國等地的晶振制造商,近10年來一直在研發超小型的石英晶體和有源晶體產品,日本知名品牌大河晶振也不例外,甚至很早之前就開始了,目前River大河公司推出的最小的一顆晶體,是TFX-05X諧振器系列,它的尺寸只有1.2mm×1.0mm×0.35mm.平時我們常見的3215mm,2012mm等,已經是小到無與倫比了,然而TFX-05X比之還要小一倍左右.

從下面的外形圖中可以看出TFX-05X晶振產品是真的非常小,即使是放在你面前也不一定能注意到它,那么這么小的晶振,在性能和作用上會因為體積太小而受到影響嗎?答案是并不會,要知道現在國外的晶體技術是非常發達的,即使比一般的晶體都要小得多,但是其采用的封裝技術,設計,工藝和生產都要更先進.本文將會全方位的講解TFX-05X諧振器系列的性能,應用范圍和電氣特性.

TFX-05X晶振外形圖

TFX-05X晶振特征:

1210mm大小的音叉晶體單元(32.768KHz)

世界上最小的包裝(最大1.2×1.0×0.35mm/0.8mg)

與TFX-04相比,體積縮小了47%,投影面積縮小了25%

通過“金屬擴散密封”創建的創新“水晶包裝”:

-僅重0.7mg,比TFX-04輕75%

-盡管具有相當大的小型化,但仍可確保與以前較大型號相媲美的出色電氣特性

低ESR和高精度頻率,具有出色的抗沖擊性

寬工作溫度范圍(-40~+105℃)

可根據要求提供符合AEC-Q200耐高溫晶振的規格

應用領域

•汽車音響系統/汽車GPS裝置/遠程無鑰匙進入/行車記錄儀

•智能手機/無線模塊/可穿戴設備/智能卡

標準規格表:

項目	技術指標	條件/備注
標稱頻率	32.768KHz
頻率公差	±20ppm~	@25°攝氏度請參閱下面的更多選項
等效串聯電阻(E.S.R.)	最大90kΩ
運動電容	典型值7.0fF
分流電容	1.5pF(典型值)
貯存溫度	-55℃~+125℃
工作溫度	-40℃~+85℃ -40℃~+105℃	請參閱下面的更多選項
溫度系數	-0.03±0.01ppm/℃2
周轉溫度	25±5℃
負載電容	5.0、7.0、9.0、12.5pF	其他可用值
驅動等級	最大1.0µW.
卷帶式	5000個/卷	卷盤直徑:180毫米

外形尺寸:

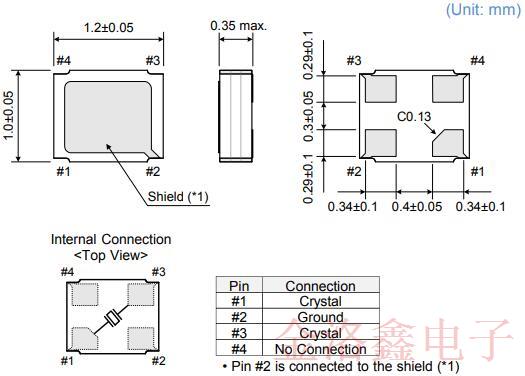

TFX-05X晶振封裝尺寸圖

一般注意事項:

•某些標準選項組合可能被歸類為高規格型號.

•請向我們咨詢與標準規格不符的規格.

•本文檔中的信息如有更改,恕不另行通知.

•如果在特殊安裝環境下使用石英晶振產品,例如在樹脂模具中,請事先與金洛鑫電子聯系.
