RAKON瑞康作為全球領先的頻率控制解決方案提供商,自1967年成立以來,始終專注于石英晶體與振蕩器技術的研發,在高精度晶振領域以技術創新與嚴苛品控著稱,其產品廣泛應用于航天,通信,國防等高端領域,參與了全球多個重大衛星發射與通信網絡建設項目,而RVX5032M作為瑞康旗下的明星VCXO壓控晶振(壓控晶體振蕩器)產品,憑借高頻率輸出與低相位噪聲的雙重核心優勢,成為通信基站,航空航天設備等對時鐘精度要求極致場景的核心時鐘源,充分體現了瑞康在頻率控制領域的技術沉淀

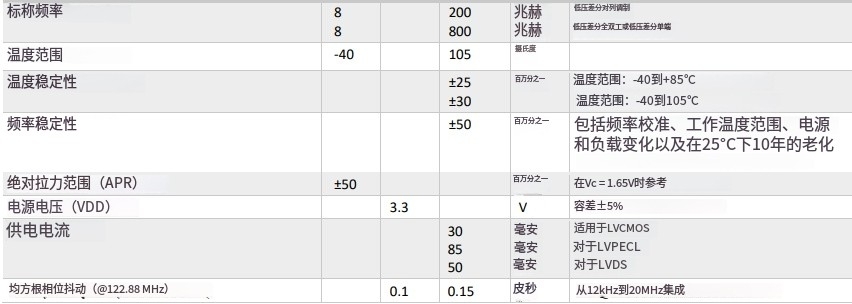

RVX5032M的核心優勢首先體現在高頻率性能上,該晶振的頻率覆蓋范圍可達100MHz至1.5GHz,且支持1MHz步進的定制化輸出,能精準匹配現代電子設備對高頻時鐘信號的多樣化需求,相比傳統低頻晶振(如25MHz,50MHz),其高頻輸出可直接為高速處理器(如ARMCortex-A76),射頻收發器(如5GNRSub-6GHz芯片)等核心器件提供時鐘基準,省去了多級PLL(鎖相環)頻率倍增電路,這一特性不僅減少了倍增過程中引入的噪聲疊加(可降低約10-15dB的附加噪聲),還將信號延遲控制在1ns以內,顯著提升了系統的響應速度,例如,在5G基站的中頻處理單元中,1GHz的高頻輸出能確保數字信號處理器(DSP)以每秒10億次的運算速率完成數據解調與編碼,使單基站的通信吞吐量提升30%以上,滿足高密度用戶接入需求,同時,其頻率調節范圍可達±100ppm,通過外部0-2.5V或0-5V的控制電壓(典型靈敏度為20ppm/V)可實現線性的頻率牽引,在基站與核心網的時鐘同步過程中,能快速補償因溫度漂移或線路延遲導致的頻率偏差,確保整網的同步精度控制在±1.5μs以內,尤其適用于需要?jiǎng)討B(tài)頻率調整的場景
在低相位噪聲表現上,歐美進口有源晶振RVX5032M展現出超越同類產品的卓越性能,相位噪聲作為衡量振蕩器信號純凈度的關鍵指標,直接決定了通信系統的調制精度(如QPSK,16QAM等調制方式的星座圖穩定性)與射頻鏈路的接收靈敏度,該晶振通過三項核心技術實現低噪聲:一是采用高Q值石英晶體(Q值可達5萬以上),通過改進晶體切割工藝(AT切型,角度誤差≤0.05°)與真空鍍膜技術(電極厚度控制在100-200nm),減少晶體內部的能量損耗；二是優化振蕩電路布局,采用低噪聲硅鍺(SiGe)晶體管作為振蕩核心,配合高頻扼流圈(HFCC)與多層陶瓷電容器(MLCC)組成的濾波網絡,將電路自身的噪聲基底降低至-160dBc/Hz以下；三是集成高精度電壓控制模塊,通過16位DAC實現控制電壓的平滑調節,避免因電壓跳變引入的噪聲干擾,這些技術的結合,使RVX5032M在10kHz頻偏下相位噪聲可低至-140dBc/Hz,100kHz頻偏下低

至-150dBc/Hz,相比普通VCXO產品(同頻偏下約-120dBc/Hz)性能提升20-30dB,這種低噪聲特性在射頻信號傳輸中優勢顯著:在衛星通信的上行鏈路中,能有效減少噪聲邊帶對載波信號的擴展,使調制后的信號頻譜集中度提升50%,配合高增益天線,可將接收機對微弱信號的解調能力提升10dB以上,延長通信距離約30%；在雷達系統中,能降低目標回波信號的噪聲干擾,使雷達的距離分辨率從10米提升至5米以內

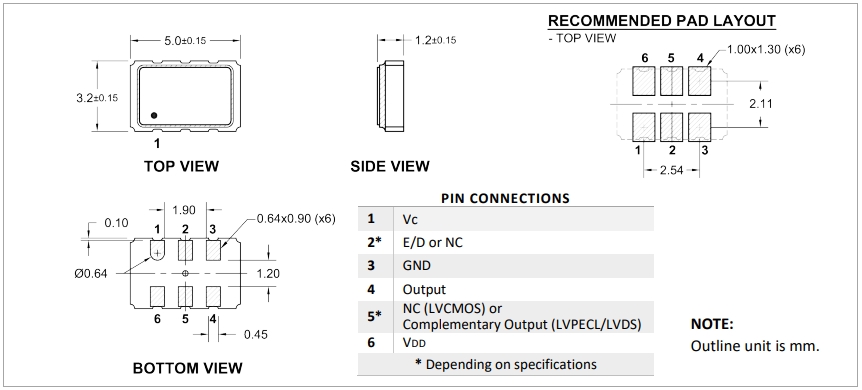

從結構與可靠性來看,RVX5032M采用5032振蕩器的小型化貼片封裝(符合JEDECMO-229標準),封裝材料選用kovar合金(鐵鎳鈷合金),具有與石英晶體接近的熱膨脹系數(約8.5×10??/℃),可減少溫度變化導致的封裝應力對晶體性能的影響,這種緊湊設計適配高密度PCB板的SMT回流焊工藝(焊接溫度260℃/10s),能在每平方厘米的PCB面積上集成更多元器件,滿足便攜式通信終端(如衛星電話),無人機導航模塊等小型化設備的設計需求,在環境適應性方面,其工作溫度范圍覆蓋-40℃至85℃,通過內置的NTC溫度傳感器(精度±0.5℃)與補償算法,在寬溫環境下頻率穩定度可控制在±50ppm以內；抗振動性能達10-2000Hz,10G加速度(符合MIL-STD-883H標準),在車載電子(如自動駕駛域控制器)等振動環境中仍能保持穩定輸出；抗沖擊性能達1000G/0.3ms,可耐受運輸過程中的劇烈碰撞,此外,該晶振支持3.3V±5%的標準工作電壓,典型工作電流僅50mA(待機電流≤10mA),在電池供電的便攜式設備中,可延長續航時間約15%,減少設備的能源消耗

在應用場景中,RVX5032M的高頻率與低相位噪聲特性使其成為多個高端領域的首選:在通信領域,5G毫米波基站(28GHz/39GHz頻段)的射頻前端模塊通過其提供的1.2GHz時鐘,實現信號的高速變頻與濾波,保障每通道2Gbps的傳輸速率；光模塊(如100GQSFP28)中,156.25MHz的輸出頻率確保光信號的調制與解調同步,使光鏈路的誤碼率控制在1e-12以下；微波中繼設備則利用其寬頻調節能力,補償長距離傳輸中的頻率偏移,在航空航天領域,衛星導航接收機(如GPS/北斗雙模終端)通過其16.368MHz基準頻率,實現±0.1m的定位精度；相控陣?yán)走_(dá)系統中,1GHz時鐘驅動T/R組件的波束成形,使雷達的掃描速度提升2倍,在測試測量領域,信號發生器(如KeysightN5183B)將其作為內部參考時鐘,實現0.001Hz的頻率分辨率；頻譜分析儀則借助其低噪聲特性,將最小可測信號電平降至-170dBm,在工業自動化領域,高速AD/DA轉換器(如12位/1GSPS)通過其提供的采樣時鐘,確保數據采集的信噪比(SNR)達60dB以上；運動控制器則利用其精準的脈沖輸出,控制伺服電機的定位誤差≤0.01mm
