進入到21世紀之后,開戶了全民通信的時代,無論相隔多遙遠都可以聽到對方的聲音,隔著屏幕見到對方的容貌,這一切得益于高速發展的通信技術,以及數據傳送輸出的速度.現在的通信不單單只是說實現個人與個人的溝通聯系,還包括船舶呼救,近/遠距離對講,但無論是哪一個模塊,都需要應用石英晶振這種頻率元器件,它是時鐘系統里不可缺少的元件,通常應用到通信產品身上的晶振不止一種,諧振器和晶體振蕩器都有用到.市場上可以應用到通信模塊的石英晶體振蕩器和晶體非常多,如何正確的應用,解決通信系統選擇振蕩器?答案就在這篇文章里.

隨著通信和數據中心應用向更高數據速率過渡以支持快速增長的互聯網流量需求,SerDes參考時鐘性能變得越來越重要.如果參考時鐘抖動太高,則會導致不可接受的高系統誤碼率(BER),流量丟失或系統通信丟失.此外,56GPAM4PHY,100G/200G/400G以太網和100G/400GOTN需要多種頻率組合,進一步增加了時序復雜性.高性能石英晶體振蕩器提供任意頻率合成,80fsRMS的超低抖動,并提供標準的小型振蕩器封裝.通過提供同類最佳的抖動余量和頻率靈活性, Ultra系列使硬件設計人員可以輕松地進行設計,降低產品開發風險.

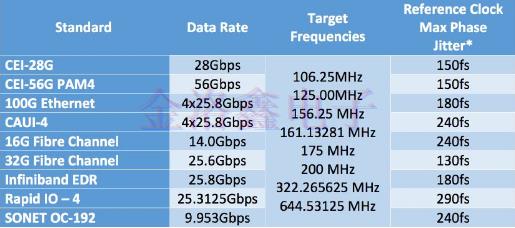

圖1.高速通信和數據中心時序要求

*注:直接從參考時鐘或發射器眼圖閉合規范計算預算閉眼50/50確定性/均方根和33％/67％時鐘/發射機每個原始(FEC前)BER要求.

Ultra系列DSPLL架構

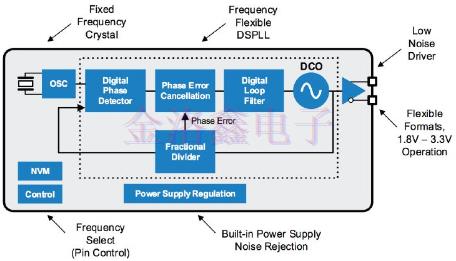

圖2.Ultra系列DSPLL架構

圖2提供了新Ultra系列第4代DSPLL架構的高級概述.與需要復雜批量制造工藝和不同頻率的不同晶體的傳統振蕩器方法不同,Si54x架構結合了簡單,高質量的固定頻率晶振和的最新一代DSPLL,可產生任何頻率.在輸出測試期間,設備被編程并定制為目標頻率.使用這種創新方法,Si54x可以輕松定制,以滿足每個客戶的獨特要求.Si54xUltra系列支持200kHz至1.5GHz的任何頻率,使單個產品系列能夠輕松支持標準和定制頻率應用.采用業界領先的55nmCMOS技術設計,第四代DSPLL利用高度數字架構提供同類最佳的頻率靈活性和抖動性能.DSPLL相位檢測器的輸入從模擬轉換為數字,使DSPLL完全在數字域中運行.這種全數字化方法具有多種優勢.

首先,數字控制振蕩器(DCO)可以通過小于<1ppb的步長精確控制,以跟蹤參考時鐘和反饋時鐘之間的相位延遲.DCO增益很小,使得電路比傳統模擬PLL更不易受噪聲影響.其次,DSPLL支持創新的相位誤差消除電路,該電路使用先進的數字信號處理來消除由于延遲,非線性和溫度影響引起的PLL噪聲.這些架構特性可確保器件在整個過程,電壓和溫度范圍內的性能因此,的第四代DSPLL架構可在整個工作范圍內提供超低抖動.

具有超低抖動的頻率靈活性

下圖顯示了Ultra系列抖動性能與工作頻率和溫度的關系.通訊網絡晶振有兩種性能等級可供選擇.Si545/6/7器件的相位抖動性能典型值為80fsRMS(12kHz-20MHz),而Si540/1/2器件的抖動性能典型值為125fsRMS(12kHz-20MHz).鑒于其抖動性能,Si54x可最大限度地提高抖動余量,使客戶可以放心地進行設計.

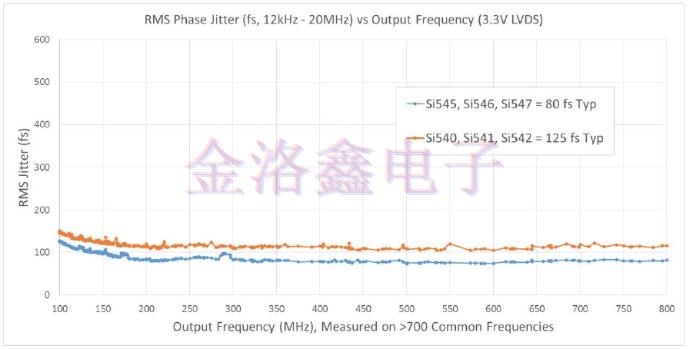

圖3.Si54xUltra系列XO抖動性能與頻率的關系

為了進一步簡化器件評估,晶體制造商提供了一個XO相位噪聲查找實用程序,可用于在各種常用頻率下檢索振蕩器的>1000個測量相位噪聲圖.

集成電源噪聲調節

第四代DSPLL具有廣泛的片上低壓差穩壓器網絡,可提供電源噪聲抑制,即使在嘈雜的系統環境中也能確保始終如一的低抖動操作.集成電源噪聲調節的另一個好處是簡化了電源濾波,PCB設計和布局.

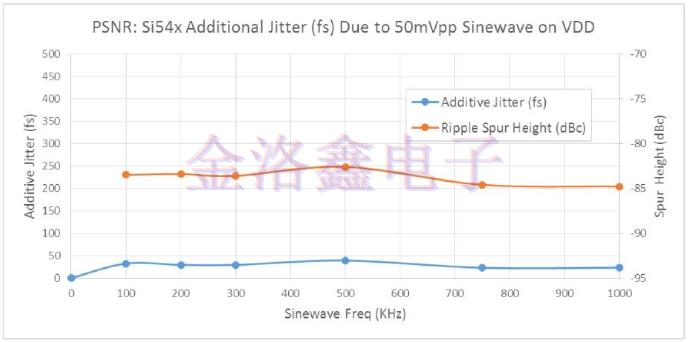

圖4.集成的PSNR最大限度地減少了附加抖動

多頻支持

除標準單頻振蕩器外,還提供利用第四代DSPLL架構的雙頻和四頻振蕩器.這些器件可以用一個IC代替兩個或多個分立振蕩器,從而最大限度地降低了BOM成本和復雜性.多頻振蕩器有多種好處:

1.支持單協議的多協議SerDes

2.簡化的設置/保持時間測試

3.頻率裕度(例如156.25MHz+50ppm,156.25MHz,156.25MHz-50ppm)

4.簡化原型設計.使用多頻振蕩器測試具有各種參考時鐘的新型SerDes和ASIC.選擇最終頻率后,轉換到固定的單頻振蕩器.

具有單電壓電源的多種格式選項

Ultra系列石英振蕩器具有高度靈活的輸出驅動器,可在工廠定制,以支持任何常見的信號格式:LVDS,LVPECL,HCSL,CML,CMOS和雙CMOS.此外,輸出驅動器支持寬電源電壓范圍.單個Si54x器件可支持1.8V-3.3V工作,使單個器件編號可替代多個固定電壓1.8V,2.5V和3.3V振蕩器.

現在第5代通信協議5G網絡已經開始到來了,還沒普及5G網絡,我國已經有團隊研發更快更好的6G,未來需要更高技術,更高性能的晶體振蕩器加持.現今海內外的晶振技術水平都在不斷的提高,開發出許多新型的振蕩器產品,還有專門為通信網絡模塊研發的無線通信模塊晶振系列.相信再過不久,世界將再一次被科技與通信顛覆!
