福克斯晶振FK135,FX135A-327音叉晶體
頻率：32.768KHZ
尺寸：3.2*1.5mm
福克斯晶振FK135,FX135A-327音叉晶體,FOX晶振,32.768K晶振,時鐘晶體,SMD晶振,石英晶體諧振器,無源晶振,3215mm晶振,型號FK135,編碼FX135A-327是一款金屬面貼片型的水晶振動子,尺寸3215mm,頻率為32.768KHZ,精度20ppm,工作溫度-40°C~+85°C,采用優質的原料匠心打磨而成,產品具備良好的穩定性能和可靠性能,超級適合用于時鐘產品,汽車電子等領域.
32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,FX252BS-24.000晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.福克斯晶振FK135,FX135A-327音叉晶體
福克斯晶振FK135,FX135A-327音叉晶體,FOX晶振,32.768K晶振,時鐘晶體,SMD晶振,石英晶體諧振器,無源晶振,3215mm晶振,型號FK135,編碼FX135A-327是一款金屬面貼片型的水晶振動子,尺寸3215mm,頻率為32.768KHZ,精度20ppm,工作溫度-40°C~+85°C,采用優質的原料匠心打磨而成,產品具備良好的穩定性能和可靠性能,超級適合用于時鐘產品,汽車電子等領域.
32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,FX252BS-24.000晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.福克斯晶振FK135,FX135A-327音叉晶體
FX135A-327晶振 參數表
|
FOX晶振 |
單位 |
FK135晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+150°C |
裸存 |
|
工作溫度 |
T_use |
-40°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
100μW Max. |
推薦:10μW~100μW |
|
頻率公差 |
f_— l |
±20× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10× 10-6/-40°C~+150°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
70 kOhms |
-40°C~+150°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |

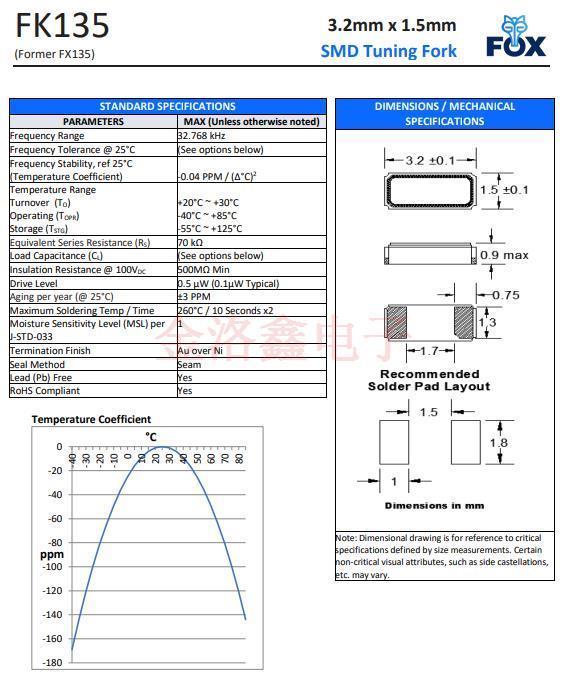

福克斯晶振FK135,FX135A-327音叉晶體 尺寸圖
CX5032GA08000H0PST02晶振 使用注意事項
耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶體產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。福克斯晶振FK135,FX135A-327音叉晶體
PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。福克斯晶振FK135,FX135A-327音叉晶體
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Frequency Stability頻率穩定度 |
| FX135A-327 | FOX晶振 | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX135A-327 | FOX晶振 | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX135A-327 | FOX晶振 | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-20.000 | FOX晶振 | FX252B | MHz Crystal | 20MHz | ±50ppm |
公司名：深圳市金洛鑫電子有限公司
聯系人：茹紅青
手機：13510569637
電話：0755-27837162
QQ號：657116624
微信公眾號：CITIZENCRYSTAL
搜狐公眾號：晶振石英晶振NDK晶振
郵箱：jinluodz@163.com
地址：深圳市寶安區41區甲岸路19號
