石英晶體單元/諧振器

激勵功率

在晶體單元上施加過多驅動力，會導致石英晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?/span> （請參閱“激勵功率”章節內容）。

負極電阻

除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。

負載電容

振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容。

晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

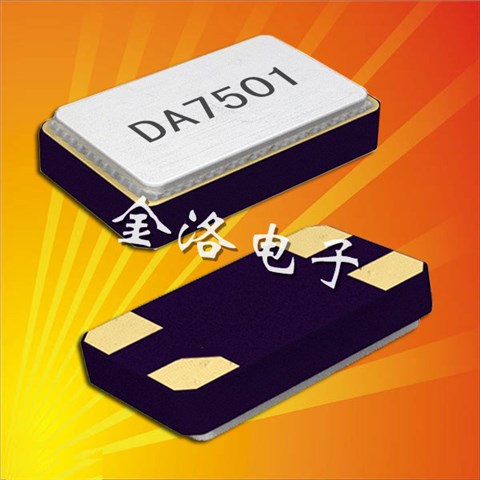

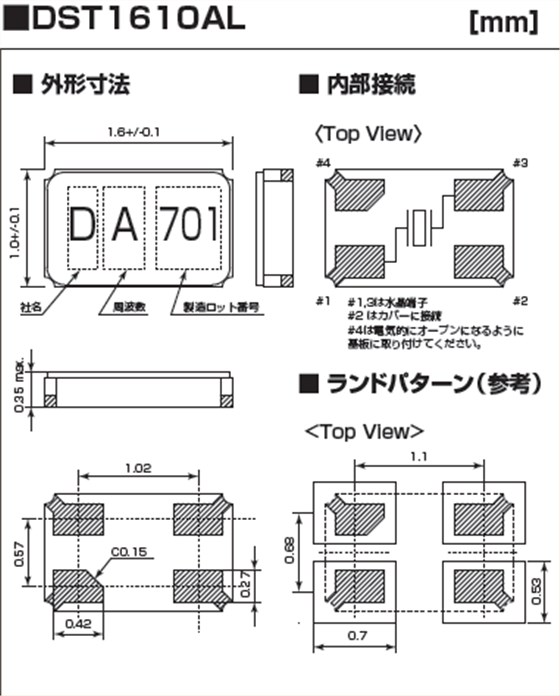

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。KDS晶振,貼片晶振,DST1610AL晶振

1、振蕩電路

石英晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。

配置、電路常數和襯底布線模式等操作大致分為正常運行和

異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。

晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如

討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

2。角色的分量與參考值

在振蕩電路的設計中，必須認識到個體的作用。

組件.在表1中，以例如振蕩電路為例來描述角色。

（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。

當反饋電阻未安裝在振蕩電路中時，如圖所示

表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。

電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

晶體諧振腔的形式模式，但泛音振蕩或基波。

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在

泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。

K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

限制流入諧振器的電流，調節負電阻和勵磁。

電平，防止諧振腔的反常振蕩，抑制頻率波動。

C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有

給定負載能力。

適當?shù)目刂齐娮柚担?/span>RD）取決于諧振器的類型，頻帶和設備的價值。

電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括

負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。

?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。

安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和

振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
