EPSON晶振MC-406,Q13MC4061000200無源貼片晶體,愛普生進口晶振,SMD晶振,無源諧振器,陶瓷晶振,32.768K時鐘晶振,型號MC-406,編碼Q13MC4061000200是一款尺寸為1040mm的陶瓷諧振器,頻率32.768KHZ,負載電容12.5pF,精度±10ppm,工作溫度-40to+85°C,具有性能優越,成本低廉,高質量的特點,產品被廣泛使用于時鐘和微型計算機等領域.

Q13MC4061001900晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

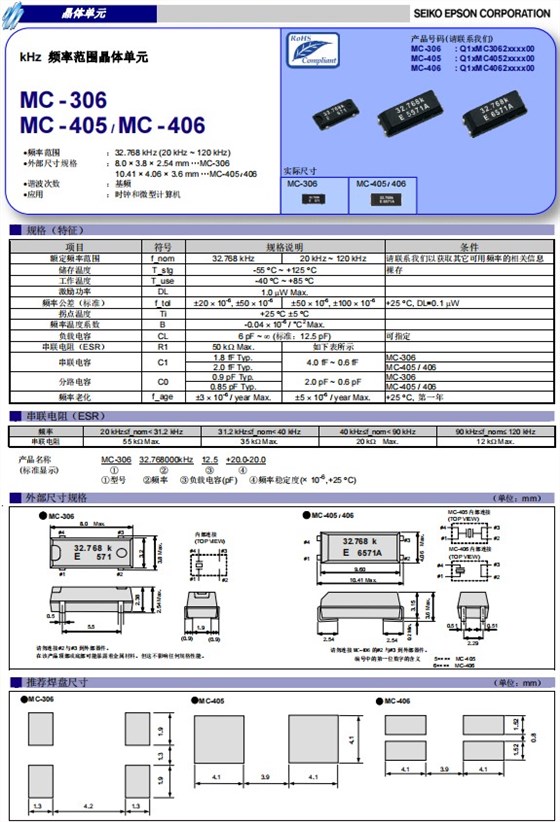

Q13MC4061000200晶振 參數表

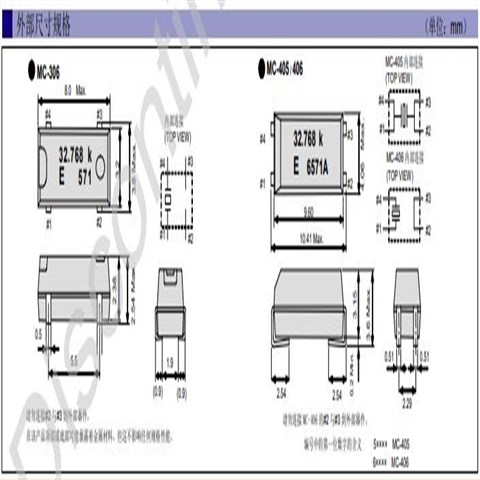

EPSON晶振MC-406,Q13MC4061000200無源貼片晶體 尺寸圖

Q13MC4061000200晶振使用注意事項

晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

機械振動的影響：當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導：

(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于SMD晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:

(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面石英晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
