因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為石英晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 　愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.

愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的壓電石英晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.

EPSON晶體,壓控晶振,VG-4513CB晶振,X1G0041510003晶振,石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；

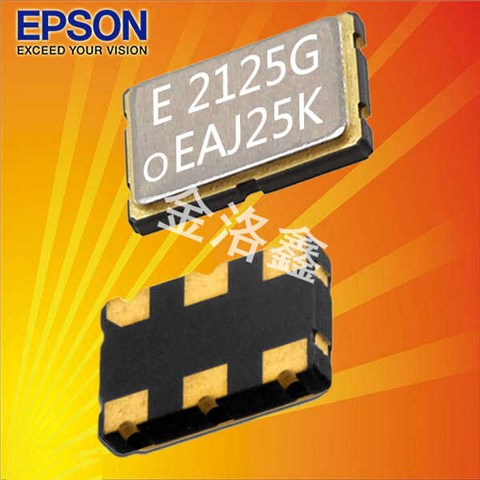

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

愛普生日產有源壓控兆赫茲晶振型號列表：

Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA

Product Number	Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
X1G0041411018	VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041411019	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041411020	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041411602	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510003	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510004	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510007	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510009	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510013	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。EPSON晶體,壓控晶振,VG-4513CB晶振,X1G0041510003晶振

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于5032晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.EPSON晶體,壓控晶振,VG-4513CB晶振,X1G0041510003晶振

振蕩補償:除非在5032mm愛普生壓控晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

振蕩電路的檢查方法:振蕩頻率測量:必須盡可能地測量安裝在5032有源晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過金屬面有源晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
