NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振

頻率：32.768KHZ

尺寸：8.0*3.8mm

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27837162

NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振，NEL頻率控制公司在美國和菲律賓擁有最先進的制造基地，其制造模式通過其多樣化的石英晶振產品組合提供了在全球競爭所需的靈活性。復雜度更高的頻率控制解決方案在NEL的美國工廠制造，而更高產量、成本更低、復雜度較低的頻率控制解決方案則在NEL的菲律賓工廠制造。兩個制造地點都在相同的TQM政策下運營，具有共同的系統設計、流程和測試，以確保完整的產品完整性。NEL是一家通過ISO 9001-2008認證的公司，并因其產品的高可靠性而享有盛譽。

NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振，NEL頻率控制可以根據客戶目標和要求優化晶體振蕩器相位噪聲性能。尋求利用其應用的相位噪聲性能獲得競爭優勢的客戶通常會選擇NEL晶振公司來幫助獲得-5dBc/Hz至-10dBc/Hz的性能優勢。尋求以低成本方式升級現有設計和平臺的客戶求助于 NEL，以在插入式兼容封裝內靈活選擇不同級別的相位噪聲性能。

NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振，貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使SMD晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

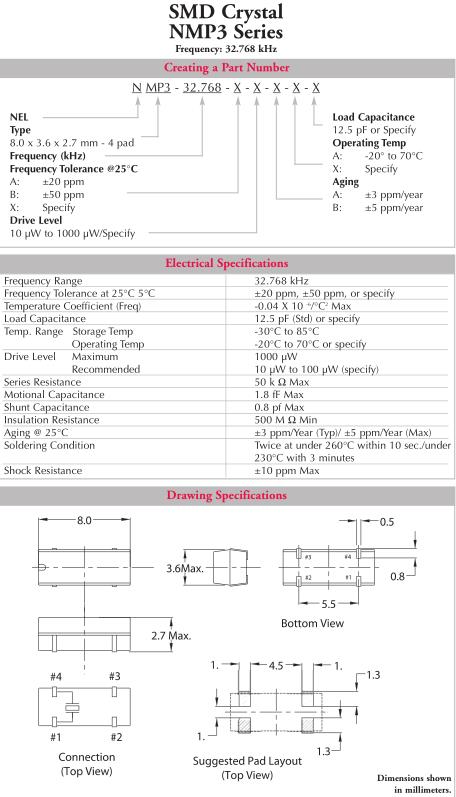

Electrical Specifications
Frequency Range	32.768 kHz
Frequency Tolerance (at 25°C)	±20 ppm, ±50 ppm, or specify
Temperature Coefficient (Freq)	-0.04 X 10-6 /°C 2 Max
Load Capacitance (C L )	12.5 pF (Std) or specify
Temp. Range Storage Temp	-30°C to 85°C
Operating Temp	-20°C to 70°C or specify
Drive Level Maximum	1000 µW
Recommended	10 µW to 100 µW (specify)
Series Resistance	50 k Ω Max
Motional Capacitance	1.8 fF Max
Shunt Capacitance	0.8 pf Max
Insulation Resistance	500 MΩ Min
Aging @ 25°C	±3 ppm/Year (Typ)/ ±5 ppm/Year (Max)
Soldering Condition	Twice at under 260°C within 10 sec./under 230°C with 3 minutes
Shock Resistance	±10 ppm Max

抗沖擊
  晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射，NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振.
  暴露于輻射環境會導致晶振性能受到損害，因此應避免照射。
化學制劑/pH值環境
  請勿在PH值范圍可能導致腐蝕或溶解晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
  請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
