當前位置：首頁 » 貼片晶振 » PETERMANN晶振 » PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振

prevnext

PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振

頻率：32.768KHZ

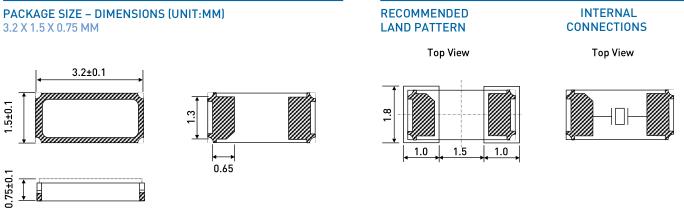

尺寸：3.2*1.5mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振，PETERMANN-TECHIK代表質量和創新。有了我們，您可以從一個來源獲得一切。從我們內部工程部門的合格設計服務到具有卓越、一致的質量和性能的創新石英晶振產品。利用經驗豐富的專家的專業知識，他們會根據您的個人要求和標準為您提供有根據的產品選擇建議。此外，我們將自己視為客戶的創新合作伙伴公司專業于時鐘領域, 以為客戶提供最佳支持和快速上市為目標. 因此，我們始終致力于發展超越競爭對手的競爭優勢和價值優勢，以便為我們的客戶確保這些優勢。

PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振，最大限度地提高客戶滿意度是我們所有運營活動和行動的重點。您可以從目前最廣泛和最深入的頻率產生元件產品系列中進行選擇，例如振蕩石英晶體、石英和硅振蕩器，并受益于我們高度全面的技術支持 . 這種組合是獨一無二的。

PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振，PETERMANN晶振的基石是支持、交付、質量、可靠性和降低成本。我們邀請所有客戶從我們的性能中受益，使他們能夠通過使用我們的高質量和極長壽命的頻率控制產品來開發安全工作的最終產品。打業務為石英晶體,石英晶體振蕩器,有源晶振等頻率控制元件,除了提供產品之外,彼得曼晶振公司還會為客戶制定專用的晶振方案,任何在市場上難找的封裝和頻點.

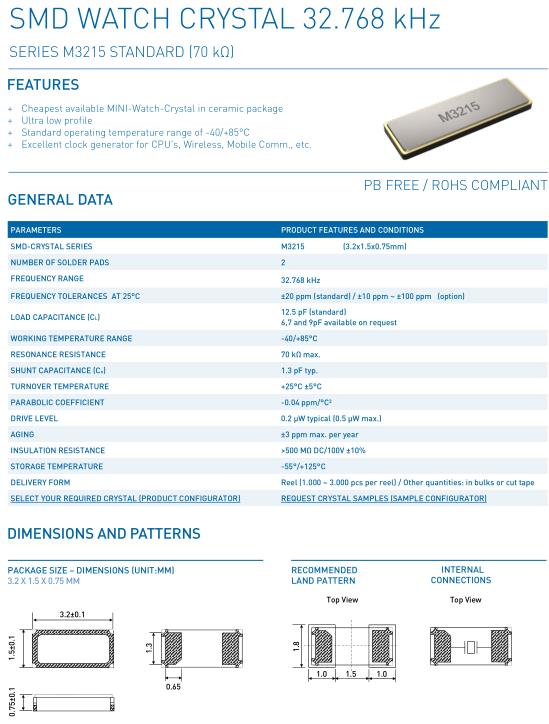

PARAMETERS	PRODUCT FEATURES AND CONDITIONS
SMD-CRYSTAL SERIES	M3215 (3.2x1.5x0.75mm)
NUMBER OF SOLDER PADS	2
FREQUENCY RANGE	32.768 kHz
FREQUENCY TOLERANCES AT 25°C	±20 ppm (standard) / ±10 ppm ~ ±100 ppm (option)
LOAD CAPACITANCE (C L )	12.5 pF (standard) 6,7 and 9pF available on request
WORKING TEMPERATURE RANGE	-40/+85°C
RESONANCE RESISTANCE	70 kΩ max.
SHUNT CAPACITANCE (C o )	1.3 pF typ.
TURNOVER TEMPERATURE	+25°C ±5°C
PARABOLIC COEFFICIENT	-0.04 ppm/°C² max.
DRIVE LEVEL	0.2 µW typical (0.5 μW max.)
AGING	±3 ppm max. per year
INSULATION RESISTANCE	>500 MΩ DC/100V ±10%
STORAGE TEMPERATURE	-55°/+125°C
DELIVERY FORM	Reel (1.000 ~ 3.000 pcs per reel) / Other quantities: in bulks or cut tape
SELECT YOUR REQUIRED CRYSTAL (PRODUCT CONFIGURATOR)	REQUEST CRYSTAL SAMPLES (SAMPLE CONFIGURATOR)

焊接和超聲波清洗
  晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響，PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振.
當貼片晶振單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。
安裝引線安裝型晶體單元.
  （1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
  （2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
  （3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
  （4）在PC板上安裝SMD無源晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
