TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振
頻率：32.768KHZ

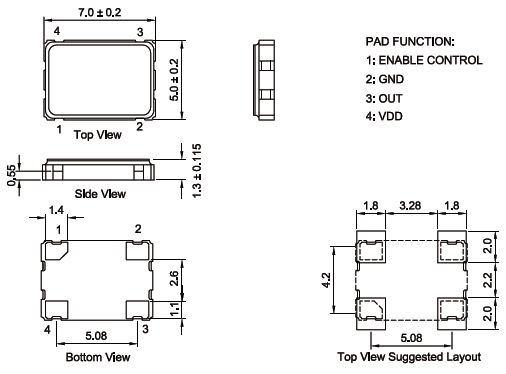

尺寸：7.0*5.0mm
TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振,石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。
小型貼片晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
TXC晶振公司是一家領先的專業頻率控制，溫補晶振,石英晶體振蕩器，石英晶體諧振器,石英晶體，石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。經過三十年的努力，臺灣晶技總公司而外，另設有如下之生產據點：總公司：臺北市北投區中央南路二段16號4樓,平鎮廠：桃園市平鎮區平鎮工業區工業六路4號,寧波廠：寧波市北侖區黃山西路189號,重慶廠：重慶市九龍坡區鳳笙路22號.
臺灣晶技TXC晶振為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。
|
TXC晶振規格 |
7WZ晶振 |
|
驅動輸出 |
CMOS |
|
常用頻率 |
32.768KHZ |
|
工作電壓 |
+1.8~3.3V（代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
臺產TXC32.768K有源石英進口晶振型號列表：
臺產TXC32.768K有源石英進口晶振代碼列表：
Series型號
Part Status
Type 類型
Frequency 頻率
Frequency Stability頻率穩定度
Operating Temperature 工作溫度
Current - Supply (Max)
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
7WZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7WZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7WZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7XZ
Active
XO (Standard)
32.768kHz
±50ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7XZ
Active
XO (Standard)
32.768kHz
±50ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7XZ
Active
XO (Standard)
32.768kHz
±50ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
Manufacturer Part Number原廠代碼
Manufacturer品牌
Series型號
Part Status
Type 類型
Frequency 頻率
Frequency Stability頻率穩定度
Operating Temperature 工作溫度
Current - Supply (Max)
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
7WZ-32.768KBD-T
TXC CORPORATION
7WZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7WZ-32.768KBD-T
TXC CORPORATION
7WZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7WZ-32.768KBD-T
TXC CORPORATION
7WZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7XZ-32.768KBE-T
TXC CORPORATION
7XZ
Active
XO (Standard)
32.768kHz
±50ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7XZ-32.768KBE-T
TXC CORPORATION
7XZ
Active
XO (Standard)
32.768kHz
±50ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7XZ-32.768KBE-T
TXC CORPORATION
7XZ
Active
XO (Standard)
32.768kHz
±50ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7CZ-32.768KBD-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KBD-T
TXC CORPORATION
7CZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至時鐘晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些7050晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振
此外，7050大尺寸有源晶振振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定7050mm有源晶振振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在7050有源晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
