Abracon晶振,貼片晶振,ABM8W晶振,歐美進口晶振
頻率:10~54MHZ

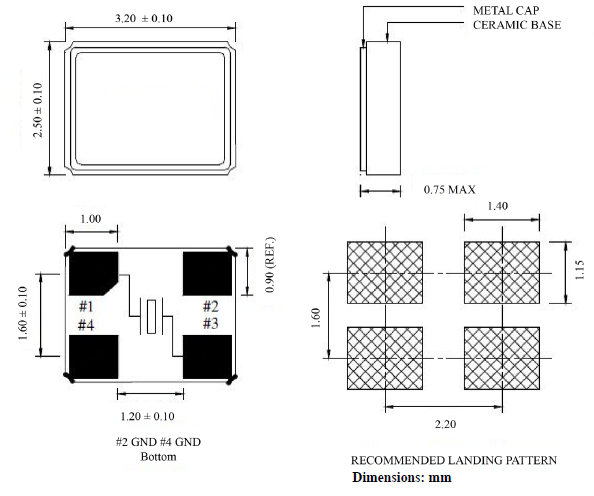

尺寸:3.2*2.5mm
Abracon的Pierce分析儀系統(PAS)由我們的工程師設計,可幫助您為行業領先的設計做出正確的選擇。 PAS測試驗證了電路中的石英晶體性能,同時測量晶體,晶體振蕩器和印刷電路板寄生效應。測試系統中所有變量的帳戶,并使晶體參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配。這對于使用下一代需要最佳gm因子的節能技術尤其重要。
較低的CL和較低的ESR提高了回路的運行增益裕度,確保了所有變量的持續振蕩,包括偏差,負載,溫度和時間變化。 Gm_critical是晶體必須實現的關鍵跨導值,以保持在環路運行的安全區域。不符合gm_critical的石英晶振與Pierce振蕩器不匹配,并可能導致與啟動相關的長期可靠性問題。由于給定的Pierce振蕩器的功耗降低gm和gm_crictical,部署在物聯網和可穿戴應用中的節能設計最有可能發生故障。進行PAS測試可降低風險并提高系統的可靠性。
Abracon晶振,貼片晶振,ABM8W晶振,歐美進口晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高無源晶振的年老化特性。晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。
Abracon晶振 |
單位 |
ABM8W晶振 |
石英晶振基本條件 |
標準頻率 |
f_nom |
10~54MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +125°C |
標準溫度 |
激勵功率 |
DL |
10~100μW Max. |
推薦:10~100μW |
頻率公差 |
f_— l |
±10 × 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±10× 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
4pF |
不同負載要求,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
每個封裝類型的注意事項:(1)陶瓷包裝晶振與SON產品:在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂)。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
(2)陶瓷包裝石英晶振:在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝進口貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。陶瓷封裝貼片晶振:在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
此外,振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過貼片石英晶體諧振器電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外,振蕩頻率較低。Abracon晶振,貼片晶振,ABM8W晶振,歐美進口晶振
測試條件:(1)電源電壓:超過 150µs,直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時,探頭阻抗將高于 1MΩ。當波形經過進口陶瓷晶體振蕩器的放大器時,可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽,以觀察波形。(請勿使用該探頭的長接地線).
1.振蕩電路:晶體諧振器是無源元件,因此受到金屬殼四腳無源晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此,在振蕩電路的設計中,先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后,后續的項目,例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在3225SMD晶振振蕩電路的設計中,必須認識到個體的作用。組件.在表1中,以例如振蕩電路為例來描述角色。(圖1)使用一個通用的C-MOS IC(74hcuo4ap東芝)。當反饋電阻(rf)未安裝在振蕩電路中時,如圖所示表1,即使在振蕩功率作用下,諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接,否則振蕩不會啟動。
