愛普生晶振,貼片晶振,FA-238V晶振,無源石英晶振,FA-238V 12.0000MB-K3

頻率：12~15.999MHZ

尺寸：3.2*2.5*0.7mm

小型貼片石英晶振,"FA-238V 12.0000MB-K3"外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

EPSONdhl

愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.愛普生貼片式石英晶振振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.,"FA-238V 12.0000MB-K3"

JLX-1

RB-1

愛普生晶振,貼片晶振,FA-238V晶振,無源石英晶振,"FA-238V 12.0000MB-K3",超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
晶振的真空封裝技術：是指SMD晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

JLX-2

愛普生晶振	單位	FA-238V晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHZ~15.999MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +105°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

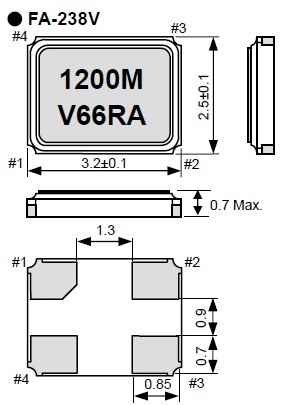

FA-238V

JLX-4

RB-4

所有產品的共同點:1：抗沖擊抗沖擊是指無源晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。愛普生晶振,貼片晶振,FA-238V晶振,無源石英晶振,"FA-238V 12.0000MB-K3"
4：粘合劑:請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。 JLX-5

RB-5

驅動能力:驅動能力說明3225貼片晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。愛普生晶振,貼片晶振,FA-238V晶振,無源石英晶振,"FA-238V 12.0000MB-K3"

sjzrhl_1

工控晶振測試條件：(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）

scbx_2

振蕩電路：晶體諧振器是無源元件，因此受到石英SMD水晶発振器電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值：在振蕩電路的設計中，必須認識到3225mm貼片晶振個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。晶體諧振腔的形式模式，但泛音振蕩或基波。
