希華晶振,貼片晶振,CSX-5032晶振,進口無源諧振器

頻率：9.8~40MHZ

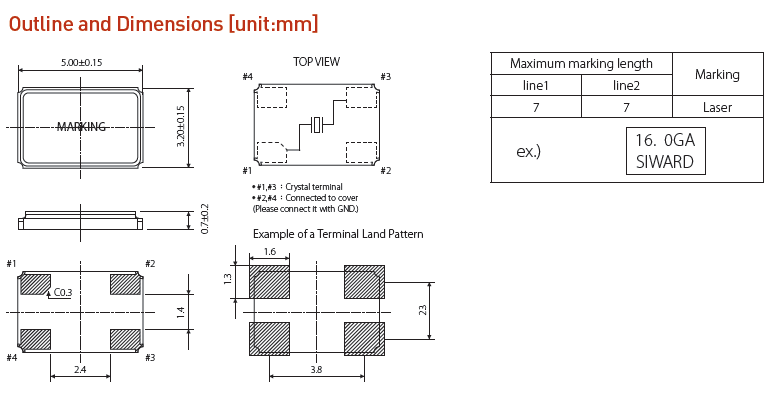

尺寸：5.0*3.2*0.7

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

希華晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念，執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著，不僅符合國內環保、勞安法令要求，同時也能達到國際環保、安全衛生標準。2003年通過ISO14001環境管理系統驗證，秉持“污染預防、持續改善”之原則，公司事業廢棄物產出量逐年降低，可回收、再利用之廢棄物比例逐年提高，各項排放檢測數據符合政府法規要求。并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符，于2004年通過SONY 綠色伙伴(Green Partner)驗證。進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振
勞工職業安全衛生議題近年成為世界各國及企業關注焦點，如何做到‘降低晶振職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向，公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證，提供勞工符合系統要求的安全衛生工作環境。本公司于99年起展開“健康活力年、快樂一整年”活動計劃，推行健康檢查、體能檢測、飲食改變、適度體能活動、健康教育講座等活動辦理，改善員工身心健康，提升員工生產力、工作意愿及整體的工作表現，促進勞資和諧、強化公司競爭力、創造企業最大的人力資產。配合臺中縣衛生局99年度職場推動全國健康職場自主認證計劃，經衛生署評核通過健康促進及煙害防制認證職場，榮獲全國績優-活力躍動獎職場獎項。

希華晶振,貼片晶振,CSX-5032晶振,進口無源諧振器,小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振的切型。采用高速線切割技術：1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料，如：磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數。通過以上方法使切割出的貼片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生產效率。石英晶振離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻，主要在產品參數有以下提升：１.微調后調整頻率能控制在±2ppm，一般只能保持在±５ppm；２.產品的激勵功率相關性參數有大幅提升；３.產品的長期老化率可保證在±2ppm之內.進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

希華晶振	單位	CSX-5032晶振	石英晶振基本條件
標準頻率	f_nom	13MHz~20MHz	標準頻率
儲存溫度	T_stg	-40°C~+125°C	裸存
工作溫度	T_use	-40°C ~+125°C	標準溫度
激勵功率	DL	10~100μW Max.	推薦:10μW ～ 100μW
頻率公差	f_— l	±10~±20~±30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-10°C ~+70°C	超出標準的規格請聯系我們.
負載電容	CL	5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C~ +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

下表顯示升的匹配值，C由各種頻率三次泛音模式,希華晶振,貼片晶振,CSX-5032晶振,進口無源諧振器

進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

貼片 石英晶振頻率輸出是目標頻率的三倍:這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式，由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題，請采用三次泛音模式晶振。5-2。此外，放大電路，第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。系統故障是由于超大輸出波形的幅度。
6-1。請參照資料2.也可以提高終端進口石英晶振電容解決方案，然后檢查波形幅度是否得到改善。7-1。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。7-2。如果是從電源的交流信號，請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動，如果它不是。7-3。如果信號具有高頻率，請使用以下方法：使用晶振外殼為接地。采用水晶較小C0。增加電路，鎘和CG的外部電容，并采用晶體具有較高的負載電容CL。
7-4。請檢查周圍電路和PCB布局，如果上面的方法都沒有能夠解決您的問題。如果兩者都正常，那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變貼片諧振器周圍電路的設計只能緩解問題，而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加5032貼片晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。希華晶振,貼片晶振,CSX-5032晶振,進口無源諧振器

進口金屬表面晶振,5032四腳石英晶體,CSX-5032晶振

測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他:? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過5032mm貼片石英晶體振蕩器的放大器時，可同時進行測量。(3) 其他? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）

振蕩頻率測量:必須盡可能地測量安裝在5.0x3.2mm石英晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過5032貼片晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
