ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

頻率：14.7456MHZ

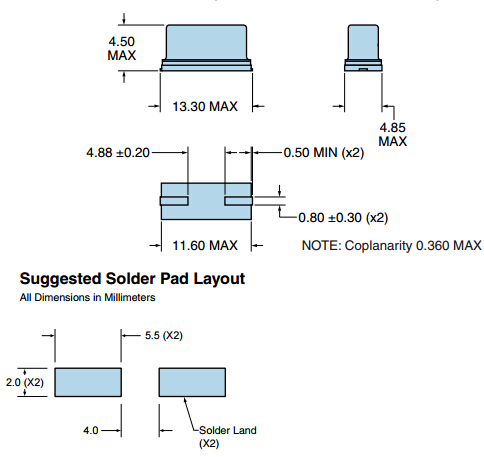

尺寸：13.3.*4.8mm

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

訂購熱線：0755-27837162

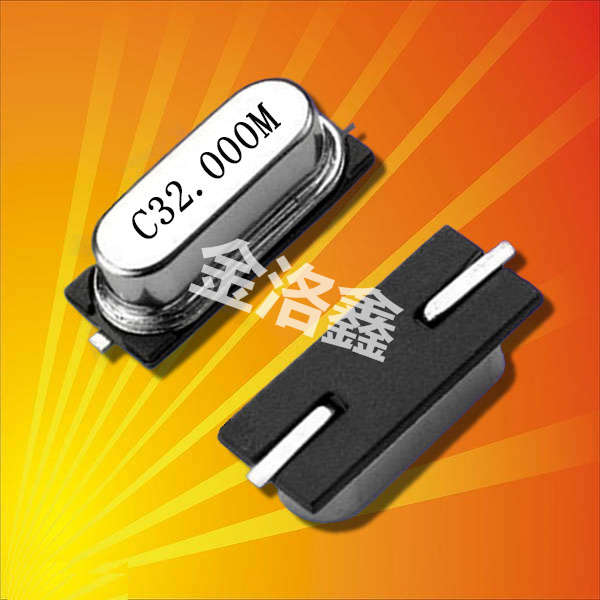

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

日蝕晶振集團環保基本理念：1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關SMD晶振環保法規.2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.4為構建循環型社會做出貢獻,致力于減少石英晶體,貼片晶振,有源晶體振蕩器材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.5.推進環保型業務,充分發揮綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振
Ecliptek日蝕晶振公司成立于1987年,是一家石英晶振晶體,貼片晶振頻率元件控制市場上公認的領導者.日蝕晶振公司擁有先進的產品和領先的技術使我們能夠為客戶提供最好的石英晶體,貼片晶振,石英水晶和有源晶振,石英晶體諧振器,貼片振蕩器產品.對我們的有源晶振,壓控振蕩器,貼片晶振, 晶體諧振器、普通晶體振蕩器（SPXO）、壓控晶體振蕩器（VCXO）進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
晶振高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使進口石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。3.4.1、點膠時應注意膠點的大小和位置。不宜過大或過小。（生產現場應該有很多照片）3.4.2、導電膠應注意有效期、儲存溫度、開蓋次數、充分攪拌、室溫放置時間、烤膠最高溫度、烤膠時間、升溫速率、升溫起始最高溫度。3.5、微調：使用真空鍍膜原理，微調晶體諧振器的頻率達到規定要求（標稱值/目標值）。也有離子刻蝕法進行微調。49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

日蝕晶振	單位	E2SAA18-14.7456M TR晶振	石英晶振基本條件
標準頻率	f_nom	14.7456MHz	標準頻率
儲存溫度	T_stg	-40°C ~+125°C	裸存
工作溫度	T_use		標準溫度
激勵功率	DL	50μW Max.	推薦:1μW ~100μW
頻率公差	f_— l	±50× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±100× 10-6/-20°C ~ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中無源SMD晶振已建成的芯片組。（請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。一個穩定的振蕩電路需要的負電阻，其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振
例如，為了獲得貼片晶體諧振器穩定的振蕩電路中，IC的負電阻的值必須小于200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：線路連接的電阻（R）與晶體串聯

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果進口貼片晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要SMD-49晶振連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過49SMD封裝晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

驅動能力:驅動能力說明低殼49SMD晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）,

49SMD金屬假貼片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

數碼電子晶振測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
