當前位置：首頁 » 貼片晶振 » 日蝕晶振 » ECLIPTEK晶振,貼片晶振,EA5070PA12-27.000M晶振,石英晶振

prevnext

ECLIPTEK晶振,貼片晶振,EA5070PA12-27.000M晶振,石英晶振

頻率：27MHZ

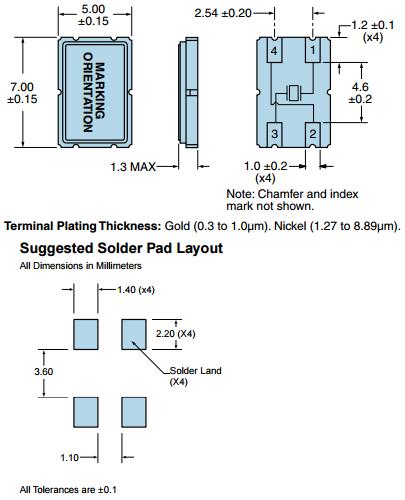

尺寸：7.0*5.0*1.3mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

Ecliptek日蝕晶振公司成立于1987年,是一家石英晶振晶體,貼片晶振頻率元件控制市場上公認的領導者.日蝕晶振公司擁有先進的產品和領先的技術使我們能夠為客戶提供最好的石英晶體,貼片晶振,石英水晶和有源晶振,石英晶體振蕩器,貼片振蕩器產品.進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振
服務是Ecliptek日蝕晶振成功的基石.我們時時為客戶著想,盡力滿足并超越客戶對于我們的石英晶振,貼片晶振,電壓晶體元件,晶體振蕩器,有源晶振等產品的質量要求以及服務價值.憑借先進的設備一流的技術以及公司訓練有素的服務團隊,多方面的滿足各領域客戶的不同需求,從而成為晶振行業內的最佳資源之一.日蝕晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.

進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

ECLIPTEK晶振,貼片晶振,EA5070PA12-27.000M晶振,石英晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振的切割設計：用不同角度對無源晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

日蝕晶振	單位	EA5070PA12-27.000M晶振	石英晶振基本條件
標準頻率	f_nom	14.31818MHz	標準頻率
儲存溫度	T_stg	-40°C ~+85°C	裸存
工作溫度	T_use		標準溫度
激勵功率	DL	50μW Max.	推薦:1μW ~100μW
頻率公差	f_— l	±10× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±15× 10-6/-20°C ~ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

耐焊性：將石英貼片晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。ECLIPTEK晶振,貼片晶振,EA5070PA12-27.000M晶振,石英晶振
進口SMD晶振存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
每個封裝類型的注意事項,陶瓷包裝晶振與SON產品:在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局貼片晶體并采用應力更小的切割方法。陶瓷包裝石英晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

JLX-5

進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。石英四腳晶振電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。ECLIPTEK晶振,貼片晶振,EA5070PA12-27.000M晶振,石英晶振

進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

振蕩開始代替。7050mm石英晶振在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制7050貼片晶振電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

進口石英晶體諧振器,4腳金屬殼7050晶振,EA5070PA12-27.000M晶振

接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過貼片石英晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
