百利通亞陶晶振,貼片晶振,F80800016晶振

頻率：8MHZ

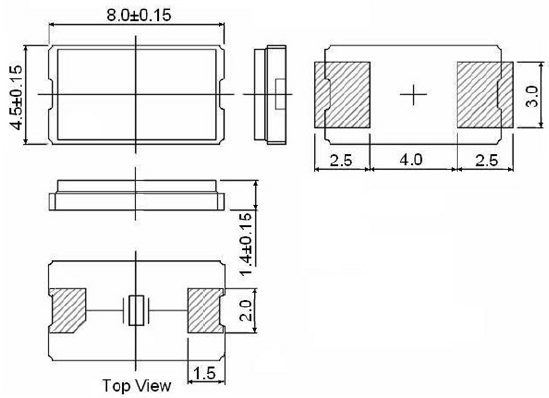

尺寸：8.0*4.5mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振 Diodes晶體公司總部及美洲銷售辦公室位于美國德州普拉諾 (Plano) 與加州米爾皮塔斯 (Milpitas)。設計、營銷與工程中心位于普拉諾、米爾皮塔斯、臺灣臺北；臺灣桃園市、臺灣竹北市、英國曼徹斯特及德國紐豪斯 (Neuhaus)。Diodes 的晶圓生產設施位于密蘇里州堪薩斯市及曼徹斯特，另外在中國上海亦設有一座生產設施。Diodes 在中國上海、濟南、成都、揚州，以及香港、紐豪斯及臺北設有組裝與測試設施。另外在多個據點設有工程、銷售、倉儲及物流辦公室，包括臺北、香港、曼徹斯特、中國上海、深圳、南韓城南市以及德國慕尼黑，并于世界各地設有支持辦公室。8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振
該公司生產設施已達到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 認證的品質獎。Diodes 公司目前擁有 C-TPAT 認證。上述質量獎反映 Diodes 公司優異的品管技術，并進一步石英晶振提升我們在重視質量與一致性的 OEM 業者心目中最佳廠商的地位。產品聚焦于高成長終端用戶設備市場，例如電視/衛星機頂盒、可攜式 DVD 播放器、數據通訊設備、ADSL 調制解調器、電源供應器、醫療裝置 (非維生裝置/系統)、個人計算機與筆記本電腦、平面顯示器、數字相機、手機、AC-DC 與 DC-DC 轉換器、無線 802.11 LAN 存取點、無刷直流馬達風扇、序列連接及汽車應用。

8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振

百利通亞陶晶振,貼片晶振,F80800016晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
晶振高頻連續脈沖焊接技術:晶振撿漏：檢查貼片晶振封焊后的產品是否有漏氣現象（粗撿漏、細撿漏）3.7.1、粗撿漏：檢查較大的漏氣現象。細撿漏：檢查較小的漏氣現象。3.7.2、酒精撿漏：把晶振放置在酒精容器內加壓，取出后對產品進行絕緣測試，判定是否漏氣。一般用絕緣電阻測試法進行，要求直流電壓 Vcc=100 V、絕緣電阻 RR≥500 MΩ。用于粗撿漏。3.7.3、氣泡撿漏：把石英晶振放置在 FC-40 中，觀察產品是否存在氣泡現象。用于粗撿漏。3.7.4、氦撿漏：產品加壓灌氦后，用氦撿漏儀進行撿漏。用于細撿漏。3.8、打印：在產品上印上標示。有油墨打印、激光打印。3.8.1、注意：產品頻率、標準印字、特殊印字、部分產品打印前一定要確定產品頻率。標簽打印：標準標簽打印、特殊標簽打印。3.9、老化：對產品加以高溫長時間老化，釋放應力，暴露制造缺陷，據以提高出貨可靠性。主要參數：老化溫度、老化時間。

8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振

亞陶晶振	單位	F80800016晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz	標準頻率
儲存溫度	T_stg	-55°C ~+125°C	裸存
工作溫度	T_use	-20°C~+70°C	標準溫度
激勵功率	DL	10μW Max.	推薦:1μW~100μW
頻率公差	f_— l	±50×10-6 (標準), ( ±50 ×10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net
頻率溫度特征	f_tem	±30~±50× 10-6/-40°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振

在工作中出現異常技術問題：這些SMD晶振知識介紹是指，晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。百利通亞陶晶振,貼片晶振,F80800016晶振
我們從晶振使用輸出無信號開始尋找相關問題。我們可以先使用示波器或者頻率計數器來檢查石英晶體諧振器終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。
你可以先把晶體卸載下來并測試晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振

8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振

振蕩補償:除非在振蕩電路中8045貼片晶振提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。百利通亞陶晶振,貼片晶振,F80800016晶振

8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振

測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他:? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過8045晶振振蕩器的放大器時，可同時進行測量。(3) 其他:? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）

8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振

振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，8045大體積晶振在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在振蕩電路的設計中，必須認識8045陶瓷面貼片晶振到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。晶體諧振腔的形式模式，但泛音振蕩或基波。8045大體型臺產晶振,耐撞擊陶瓷面諧振器,F80800016晶振
