日本愛普生晶振FC-12M,X1A000061000800無源諧振器
頻率：32.768KHZ
尺寸：2.0*1.2mm
日本愛普生晶振FC-12M,X1A000061000800無源諧振器是一款2012mm貼片型的32.768K晶振,SMD無源晶振,無源諧振器,無線設備晶振,網絡應用,鐘表專用,產品為頻率32.768K,負載電容9pF,精度±20ppm,工作溫度-40 to +85 °C,產品特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,愛普生晶振晶振產品本身可發揮優良的電氣特性,具備良好的穩定性能,可滿足無鉛焊接的高溫回流溫度曲線要求.
X1A000061000800晶振參數表
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| FC-12M | FC-12M TYPE | |||
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz to 77.5kHz |
請聯系我們以便獲取其它可用 頻率的相關信息 |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 | |
| 工作溫度 | T_use | -40 °C to +85 °C | ||
| 激勵功率 | DL | 0.5µW Max. | ||
| 頻率公差（標準） | f_tol |
±20 × 10-6 ±30 × 10-6 |
+25 °C,DL=0.1 µW 如需更嚴格的公差,請聯系我們 | |
| 拐點溫度 | Ti | +25 °C±5 °C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max | ||
| 負載電容 | CL | 12.5pF | 請與我們聯系除了12.5 pF | |
| 串聯電阻（ESR） | R1 | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串聯電容 | C1 | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路電容 | C0 | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 | |

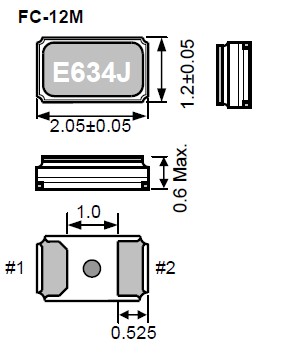

日本愛普生晶振FC-12M,X1A000061000800無源諧振器 尺寸圖
X1A000061000800晶振 使用注意事項
超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下， 水晶振動子特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對32.768K系列晶體產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。日本愛普生晶振FC-12M,X1A000061000800無源諧振器.
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。日本愛普生晶振FC-12M,X1A000061000800無源諧振器.
| 品牌 | 編碼 | 尺寸 | 型號 | 頻率 | 負載 |
| EPSON愛普生 | X1A000061000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF |
| EPSON愛普生 | X1A000061000300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF |
| EPSON愛普生 | X1A000061000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 9 pF |
| EPSON愛普生 | X1A000061003000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 8 pF |
| EPSON愛普生 | X1A000061003200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 6.6 pF |
| EPSON愛普生 | X1A000021000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON愛普生 | X1A000021000700 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON愛普生 | X1A000021000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON愛普生 | X1A000021001000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON愛普生 | X1A000021001100 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON愛普生 | X1A000021001200 | 2012晶振 | FC-12M | 32.768kHz | 10 pF |
| EPSON愛普生 | X1A000021001300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON愛普生 | X1A000021001400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON愛普生 | X1A000021001500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON愛普生 | X1A000021001600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF |
| EPSON愛普生 | X1A000061000600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF |
| EPSON愛普生 | X1A000061002400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON愛普生 | X1A000061003500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF |
