愛普生晶振,貼片晶振,FC1610AN晶振,FC1610AN 32.7680KA-A3

頻率：32.768KHz

尺寸：1.6*1.0*0.5mm

工作溫度:-40℃~+85℃

保存溫度:-55℃~+125℃

負載電容:12.5pF

FC1610AN晶振是具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢."FC1610AN 32.7680KA-A3"

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl 愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,生晶振以32.768K晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.
以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.超小型石英晶體諧振器,1610二腳貼片晶體,FC1610AN晶振,"FC1610AN 32.7680KA-A3"

JLX-1

愛普生晶振,貼片晶振,FC1610AN晶振,"FC1610AN 32.7680KA-A3",是日本EPSON集團突破性的一款晶振產品,體積小到只有1.6*1.0*0.5mm,但精確度依然可以高達±20ppm,由于尺寸太小因此可以應用在一些小型便攜式產品身上,例如智能手機,智能手表/手環,兒童智能機等,并且時間誤差可以精準到秒,在水下-35℃的低溫下起振時間在0~2ms之間.

JLX-2

RB-2

愛普生晶振	單位	FC1610AN晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	9pF、12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

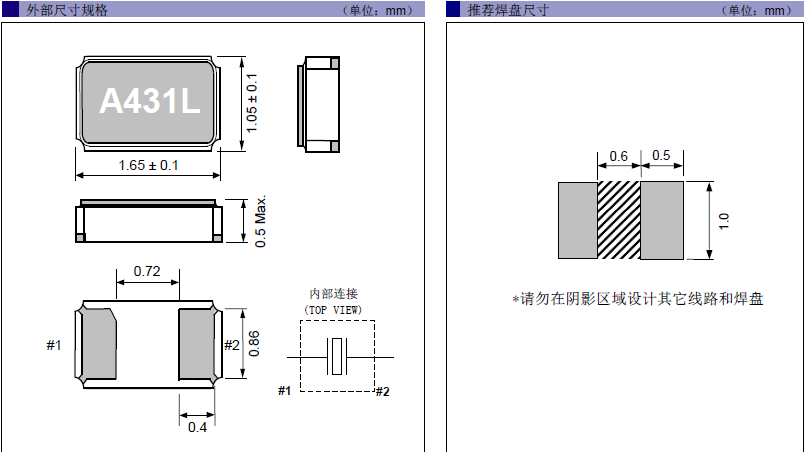

FC1610AN

JLX-4

抗沖擊
SMD音叉型晶體諧振器可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。愛普生晶振,貼片晶振,FC1610AN晶振,"FC1610AN 32.7680KA-A3"
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致FC1610AN晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞日本進口32.768KHZ晶體，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。超小型石英晶體諧振器,1610二腳貼片晶體,FC1610AN晶振,"FC1610AN 32.7680KA-A3"

JLX-5

RB-5

2、輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。超小型石英晶體諧振器,1610二腳貼片晶體,FC1610AN晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）愛普生晶振,貼片晶振,FC1610AN晶振,"FC1610AN 32.7680KA-A3"
