Jauch晶振,貼片晶振,JXS11晶振,SMD石英晶振
頻率：5~70MHZ

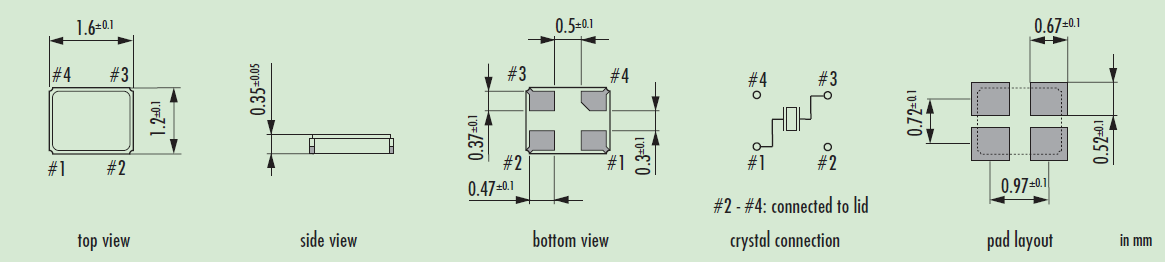

尺寸：1.6*1.2mm
JAUCH集團是石英晶體、晶體振蕩器和電池技術的主要專家之一。公司成立于1954年，現在是頻率控制產品行業的龍頭企業之一，最近還擁有創新的MEMS計時時鐘。我們是未來鋰離子和鋰聚合物電池市場的專家。我們已投資于位于villingen - schwenningen總部的生產設施，以及時滿足世界各地的客戶需求:MEMS振蕩器在我們自己的生產設施中配置并交付，關注時效性。我們在子公司JAUCH Quartz France、JAUCH Quartz United Kingdom和JAUCH Quartz America的優秀員工開發和銷售開拓性的技術解決方案。
作為一家全球活躍的進口晶振公司，我們所有的業務關系都是建立在整個組織的企業社會責任意識的基礎上的。JAUCH每天都致力于遵循最高的公司治理標準，向我們的員工以及我們的客戶、供應商以及參與我們企業成功的所有人。我們所有的活動都是按照社會標準和現行立法進行的。這一承諾適用于整個JAUCH公司:JAUCH Quartz GmbH德國，子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .，JAUCH Quartz America,inc .和所有現有的業務關系。兆赫茲晶體諧振器,最小型1.6*1.2mm尺寸晶體,JXS11晶振
Jauch晶振,貼片晶振,JXS11晶振,SMD石英晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
晶振高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。點膠時應注意膠點的大小和位置。不宜過大或過小。（生產現場應該有很多照片），導電膠應注意有效期、儲存溫度、開蓋次數、充分攪拌、室溫放置時間、烤膠最高溫度、烤膠時間、升溫速率、升溫起始最高溫度。兆赫茲晶體諧振器,最小型1.6*1.2mm尺寸晶體,JXS11晶振
|
Jauch晶振規格 |
單位 |
JXS11晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
5~70MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +90°C |
裸存 |
|
激勵功率 |
DL |
100μW Max. |
推薦:10μW |
|
頻率公差 |
f_— l |
±10 ,±20 ,±30 × 10-6 |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.sdws.net/ |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |
一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。 （請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。SMD晶振的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。Jauch晶振,貼片晶振,JXS11晶振,SMD石英晶振
一個穩定的振蕩電路需要的負電阻，其值應是無源晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：兆赫茲晶體諧振器,最小型1.6*1.2mm尺寸晶體,JXS11晶振
線路連接的電阻（R）與晶體串聯（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果歐美進口晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。采用具有較低電阻（RR）的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過1612石英晶體諧振器電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。Jauch晶振,貼片晶振,JXS11晶振,SMD石英晶振
測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量貼片型石英晶體諧振器頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
1.振蕩電路:晶體諧振器是無源元件，因此受到1.6x1.2mm石英晶體電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在1612無源晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
