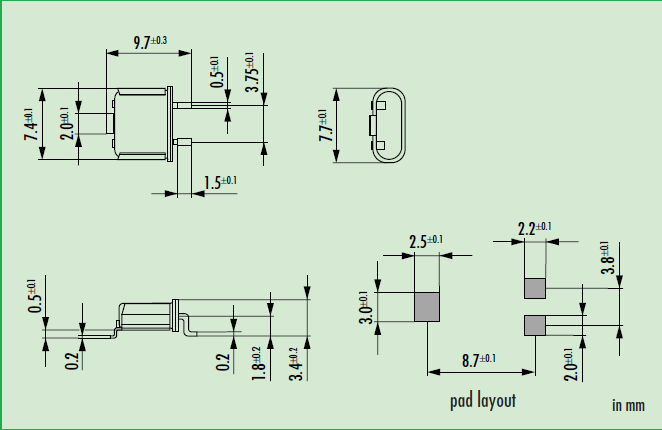

Jauch晶振,石英晶振,MQ5-SMC晶振,彎腳石英晶振

頻率：10~250MHZ

尺寸：9.7*7.7mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

Jauch晶振公司以最小化使用危險材料、能源和其它資源為目的進行公司產品及服務的安全生產和使用，并確保回收利用。以防治污染、保存資源的方式進行商務運作，并積極地對以往的環境破壞進行揭露。持續改進，將環境管理與商務運行和決策過程高度集成，規范其行為。不斷進行持續改進的實踐。JAUCH晶振公司自覺遵守有關環境法律、法規，培養員工的環保意識和能力，持續改進環保績效，優先使用環保型材料、設備及施工工藝，做到污染預防，最終創建具有環保、節能、適宜性特征的優質工程。短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振
JAUCH集團是石英晶體諧振器、晶體振蕩器和電池技術的主要專家之一。公司成立于1954年，現在是頻率控制產品行業的龍頭企業之一，最近還擁有創新的MEMS計時時鐘。我們是未來鋰離子和鋰聚合物電池市場的專家。我們的基本原則，包括我們的雇員的安全和健康，童工，歧視，公平薪酬，腐敗，賄賂以及環境保護，都在JAUCH集團的行為準則中得到了支持。在良好的商業關系基礎上，我們期望每個參與公司成功的人都能遵守這些行政原則。

短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

Jauch晶振,石英晶振,MQ5-SMC晶振,彎腳石英晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/S石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑進口晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

Jauch晶振	單位	MQ5-SMC晶振	石英晶振基本條件
標準頻率	f_nom	10~250MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
激勵功率	DL	500μW Max.	推薦:500μW
頻率公差	f_— l	±5,±30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±10±15,±20,±30× 10-6/-20°C ～+70°C	超出標準的規格請聯系我們.
負載電容	CL	8~32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

一般來說，進口插件晶振微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。Jauch晶振,石英晶振,MQ5-SMC晶振,彎腳石英晶振
一個穩定的振蕩電路需要的負電阻，其值應是49U型晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司二腳DIP晶振的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因為晶體沒有足夠的輸出波形振幅。短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過插件石英晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。Jauch晶振,石英晶振,MQ5-SMC晶振,彎腳石英晶振

短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致進口無源彎腳DIP晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。

短腳石英DIP晶振,49U型2腳諧振器,MQ5-SMC晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在兩腳插件石英晶振振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
