NDK晶振,貼片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振

頻率：32.000MHz

尺寸：1.6*1.2*0.3mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

晶振技術參數點擊下載

NDK-1

日本NDK晶振集團創造利益，提升企業價值的同時，為了繼續提升企業的價值，我們認為維持經營的透明性，確實盡到對各位股份持有者說明的責任這樣的公司治理的構筑必不可少，我們把其放在經營最重要的課題之一的位置。并且展開在產業設備、車載、傳感器領域，利用高的品質力和技術力用實力強的產品創造出利益的中期銷售計劃。
NDK晶振，貼片晶振，石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。有效利用資源，防止環境污染，減少和妥善處理廢物，包括再利用和再循環。NDK晶振,貼片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振

JLX-1

NDK晶振,貼片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振.1612mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
NDK石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使貼片石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。NX1612SA-32.000MHZ-CHP-CIS-3晶振,1612貼片諧振器,NX1612SA晶振

JLX-2

RB-2

NDK晶振	單位	NX1612SA晶振	石英晶振基本條件
標準頻率	f_nom	24.000MHz~80.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+125°C	裸存
工作溫度	T_use	-40°C~+125°C	標準溫度
激勵功率	DL	10μW Max.	推薦:10μW~200μW
頻率公差	f_— l	±15× 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.sdws.net/
頻率溫度特征	f_tem	±50× 10^-6/-40°C ~+125°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C ~ +125°C, DL =10μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

RB-3

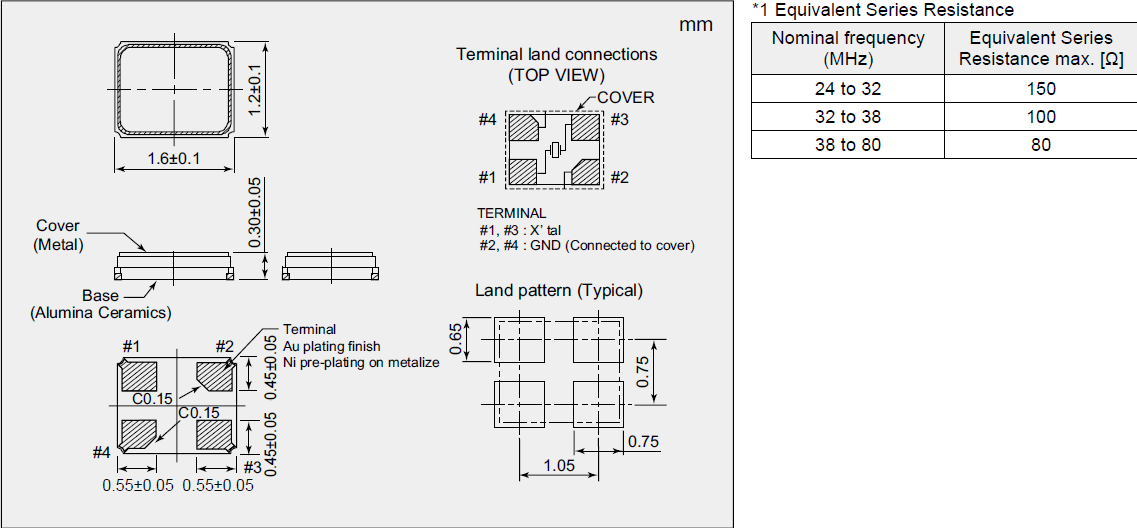

NX1612SA_1.6_1.2

JLX-4

RB-4

機械振動的影響
當耐高溫晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。NDK晶振,貼片晶振,NX1612SA晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于SMD晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存無源晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。NX1612SA-32.000MHZ-CHP-CIS-3晶振,1612貼片諧振器,NX1612SA晶振

JLX-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的1612mm晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。NX1612SA-32.000MHZ-CHP-CIS-3晶振,1612貼片諧振器,NX1612SA晶振
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因?yàn)榫彌_器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法NDK石英晶振輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
