Abracon超小型ABS05-32.768KHZ-T音叉晶體專為節能MCU而優化
Abracon超小型ABS05-32.768KHZ-T音叉晶體專為節能MCU而優化
1，介紹
ABS05音叉晶體1.6x1.0x0.5mm設備，專為節能MCU而優化
在過去的兩年里，供應鏈的挑戰使行業標準3.2x1.5mm和2.0x1.2mm音叉石英晶體的大批量供應變得非常復雜，且鍍層負載較低。Abracon考慮到了這一挑戰，開發了其微型ABS05系列的4.0pF鍍層版本。
Abracon的ABS07系列3.2x1.5x0.9毫米音叉石英晶振已成為從工業和醫療電子到消費物聯網小工具的廣泛應用中使用的工作室解決方案。隨著下一代MCU的使用，對ABS07較低電鍍負載（低至4.0pF）版本的需求越來越大。
同時，該行業不斷向小型化終端產品設計的趨勢已經讓位于2.0x1.2x0.6mm音叉石英晶體的需求，以Abracon的ABS06系列產品為代表。
特別是，Abracon的ABS06-107在4.0pF電鍍負載下引起了人們的普遍興趣。它將較低的電鍍負載與優化的等效串聯電阻（ESR）性能相結合，是節能大猩猩芯片的理想選擇。該設備符合ST Micro針對STM32系列MCU的參考設計，包括高性能F2和F4系列以及超低功率L1系列。
然而，1.6x1.0x0.5mm貼片晶振ABS05系列可以輕松取代當前設計中較大尺寸的ABS06和ABS07系列，而不會犧牲性能要求或增加額外的設計壓力。它還可以在更新的設計中進一步減少消耗的表面積。
采用最先進的調諧技術，ABS05設備現在可在4.0pF的有效振蕩器環路負載電容中提供±20ppm和±25ppm的設置公差。此外，ESR被優化以保持90k的閾值? 最大，在與匹配時實現穩健的操作
最新的節能MCU和其他大猩猩芯片組。
Abracon超小型ABS05-32.768KHZ-T音叉晶體專為節能MCU而優化
二、性能數據

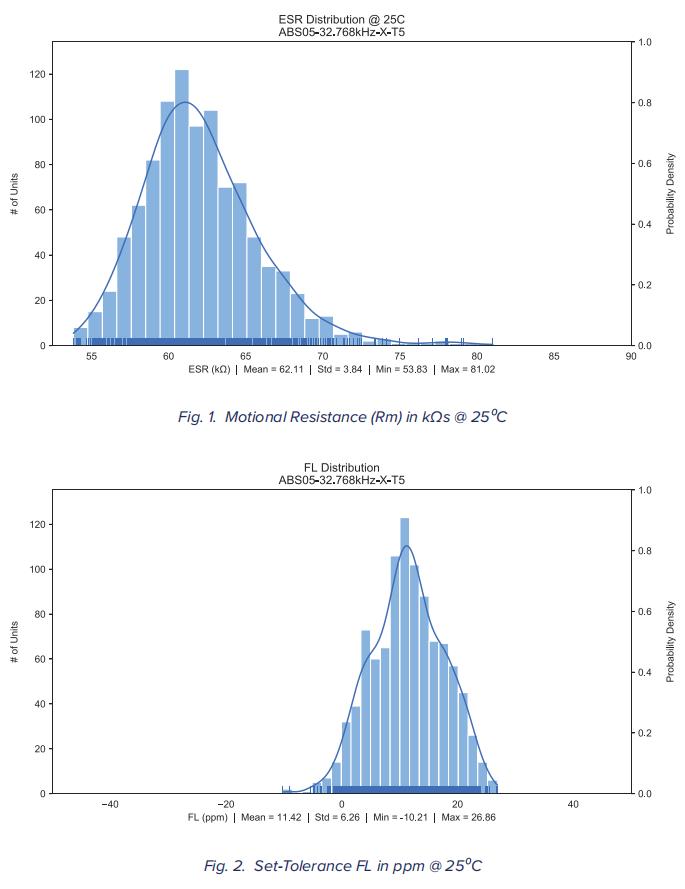

運動阻力（Rm）與ESR有關，是溫度下的一個關鍵性能指標。ABS05系列設備經過專門優化，以確保在整個工作溫度范圍內具有持續振蕩的穩健振蕩器環路啟動。見下頁圖1。
此外，還采用了特殊的調諧技術，將室溫下的設定容差嚴格控制為4.0pF的有效振蕩器環路負載電容。當涉及實時時鐘（RTC）功能和最終傳輸頻率時，這確保了頻域中的最大精度。見下頁圖2。
三、 布局注意事項
如介紹部分所述，各領域的設計師主要采用3.2x1.5x0.9mm封裝，這是Abracon的ABS07系列設備。此外，Abracon的2.0x1.2x0.6 mm ABS06設備在專注于小型化的用戶中獲得了巨大的市場吸引力。然而，1610貼片晶振ABS05系列提供了一個機會，可以進一步減少設計中的消耗表面積，同時提供最佳的操作性能，如第二節所述。
此外，由于最近的供應鏈問題，設計師可能希望在設計中考慮全面、包羅萬象的土地模式。這種方法通過允許在相同布局內使用ABS07、ABS06或ABS05封裝來滿足設計要求，從而提供了設計靈活性。

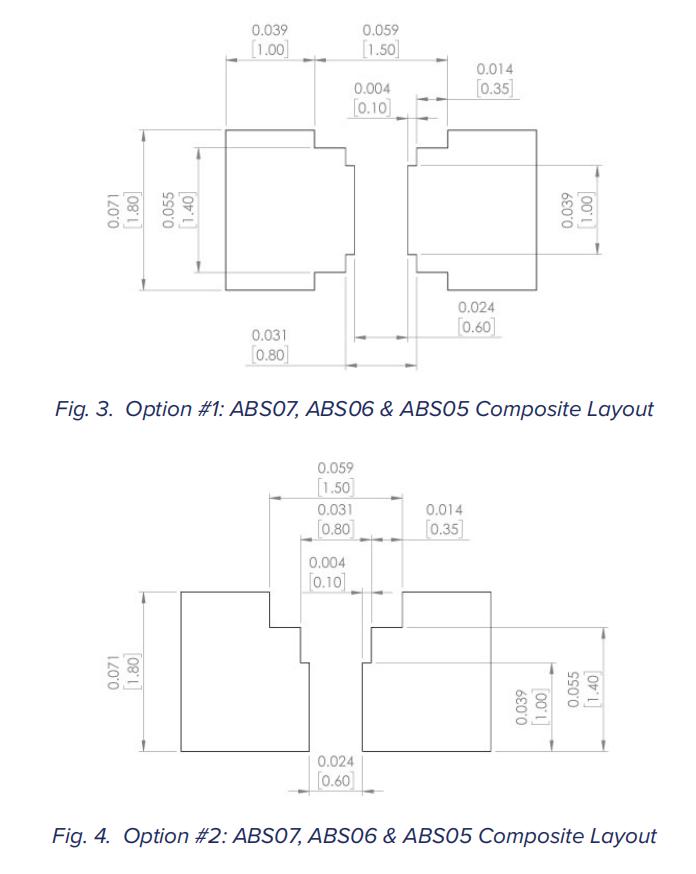

下面的圖3和圖4概述了Abracon對此類考慮的建議。
Abracon超小型ABS05-32.768KHZ-T音叉晶體專為節能MCU而優化

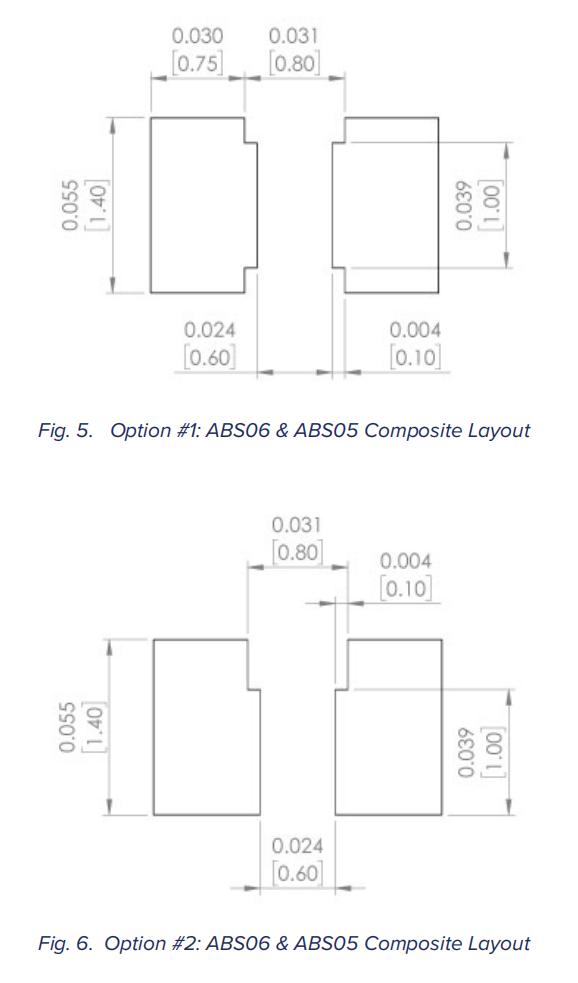

圖5和圖6為目前僅在設計中使用ABS06封裝尺寸，但希望考慮較小的ABS05設備并采用雙重布局的工程師提供了兩個建議。
Abracon超小型ABS05-32.768KHZ-T音叉晶體專為節能MCU而優化
四、 結論
本應用說明概述了Abracon的微型（1.6x1.0x0.5mm）ABS05音叉石英晶體器件在4.0pF有效振蕩器環路負載下電鍍時的性能特征。此外，還提出了最終客戶印刷電路板（PCB）布局建議，以提供一種通過采用復合布局來克服最近供應鏈挑戰的方法。ABS05系列設備的鍍層負載為4.0pF，現在可通過Abracon的全球分銷網絡獲得并庫存。
| 原廠編碼 | 晶振廠家 | 型號 | 頻率 | 包裝/封裝 |
| ABS07-32.768KHZ-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS07-120-32.768KHZ-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS07-32.768KHZ-7-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS07-32.768KHZ-9-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS07-32.768KHZ-7-1-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS06-107-32.768KHZ-T | Abracon艾博康 | ABS06 | 32.768kHz | 2-SMD, No Lead |
| ABS06-32.768KHZ-T | Abracon艾博康 | ABS06 | 32.768kHz | 2-SMD, No Lead |
| ABS06-32.768KHZ-1-T | Abracon艾博康 | ABS06 | 32.768kHz | 2-SMD, No Lead |
| ABS07-32.768KHZ-9-1-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS06-32.768KHZ-9-1-T | Abracon艾博康 | ABS06 | 32.768kHz | 2-SMD, No Lead |
| ABS07-32.768KHZ-6-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS07-32.768KHZ-1-T | Abracon艾博康 | ABS07 | 時鐘晶體 | 2-SMD, No Lead |
| ABS07L-32.768KHZ-T | Abracon艾博康 | ABS07L | 32.768kHz | 2-SMD, No Lead |
| ABS06-32.768KHZ-9-T | Abracon艾博康 | ABS06 | 32.768kHz | 2-SMD, No Lead |
| ABS06L-32.768KHZ-T | Abracon艾博康 | ABS06L | 32.768kHz | 2-SMD, No Lead |
| ABS07-32.768KHZ-4-T | Abracon艾博康 | ABS07 | 32.768kHz | 2-SMD, No Lead |
| ABS05-32.768KHZ-T | Abracon艾博康 | ABS05 | 32.768kHz | 2-SMD, No Lead |
| ABS05-32.768KHZ-9-T | Abracon艾博康 | ABS05 | 32.768kHz | 2-SMD, No Lead |
| ABS06-32.768KHZ-6-T | Abracon艾博康 | ABS06 | 32.768kHz | 2-SMD, No Lead |
| ABS07W-32.768KHZ-D-1-T | Abracon艾博康 | ABS07W | 32.768kHz | 2-SMD, No Lead |
| ABS07W-32.768KHZ-D-2-T | Abracon艾博康 | ABS07W | 32.768kHz | 2-SMD, No Lead |
| ABS07W-32.768KHZ-J-2-T | Abracon艾博康 | ABS07W | 32.768kHz | 2-SMD, No Lead |
| ABS07W-32.768KHZ-J-1-T | Abracon艾博康 | ABS07W | 32.768kHz | 2-SMD, No Lead |
| ABS07W-32.768KHZ-K-2-T | Abracon艾博康 | ABS07W | 32.768kHz | 2-SMD, No Lead |
| ABS07W-32.768KHZ-K-1-T | Abracon艾博康 | ABS07W | 32.768kHz | 2-SMD, No Lead |
