FCD-Tech高穩定數字補償TCXO振蕩器產品應用與電氣特性

來源：金洛鑫瀏覽：- 發布日期：2019-12-11 13:37:30【大中小】

分享到：

如今的電子智能產品大多數都是比較小輕薄的,方便攜帶是一大重要賣點,相應的對各類電子零件的要求也更高了,荷蘭的FCD-Tech晶振公司是專門生產晶體和振蕩器的制造商,這種元器件是許多產品內部都會用到的,而且起到關鍵性的作用.為了跟上時代和科技的發展,FCD-Tech公司堅持自主研發,創新發展的道路,近期他們開發的一款數字補償型的溫補晶體振蕩器面世了,較適用于現在熱鬧的5G基站和其他5G設備.具有較高的頻率穩定性,可靠性,能使信號傳輸接收正常,抵抗惡劣的環境,在極端的周圍也能保持穩定的功能.

FBT0503是微型高穩定性SMD TCXO,尺寸為5x3.2x1.9mm.輸出選項:削波正弦波或HCMOS.這款微型SMDTCXO具有低相位噪聲,有多種選擇.為了在-40至+85℃的溫度范圍內保持出色的溫度穩定性(直到+/-0.1ppm),該TCXO溫補晶振使用數字補償(有多種可選的穩定性選項-請參見數據表).FBT0503在12KHz至5MHz范圍內具有13ps的低相位噪聲電平和低RMS抖動(通過E5052B).電源電壓為3.3V.

應用范圍:基站,儀器,合成器,SDH/SONET,醫療電子

特征:

小型封裝的高穩定性SMDTCXO(5032)

出色的溫度穩定性(數字補償?shù)?/span>TCXO)

輸出:削波正弦波或HCMOS

低相位噪聲TCXO晶振,低RMS抖動

溫度范圍廣

頻率范圍:10至40MHz

微型高穩定性SMDTCXO-削波正弦波或LVCMOS

訂購代碼:

型號

輸出水平

電源電壓

工作溫度

穩定性

調諧

頻率(MHz)

FBT0503

C:正弦波

H:HCMOS

3:3.3Vdc

C:‐20℃~+70℃

I:‐40℃~+85℃

507:0.5ppm

207:0.2ppm

107:0.1ppm

508:0.05ppm

N:不調諧

A:5ppm

B:7ppm

C:12ppm

頻率(MHz)

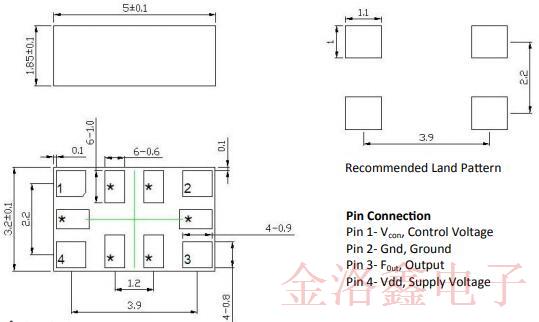

封裝尺寸圖:

FCD-Tech高穩定數字補償TCXO振蕩器產品應用與電氣特性

注意:

1.帶“*”的引腳用于工廠測試

2.如果不使用Vcon,保持引腳1不連接.

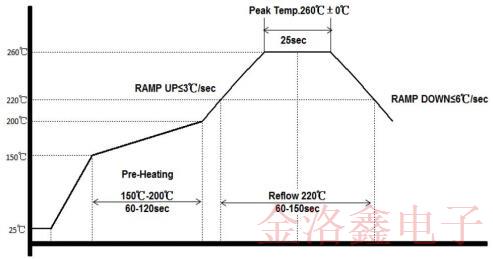

紅外回流曲線

建議紅外回流:

器件采用無鉛環氧樹脂制造,可以經受圖中所示的標準無鉛紅外回流條件.

這顆超高性能的TCXO振蕩器已開始投入到市場,在通訊和網絡應用領域得到廣泛的使用,以上參數是FBT0503系列的標準規格,如有其他特殊的要求,可聯系金洛鑫電子0755-27837162,我們將為你與原廠協商,提供近乎完美的產品方案.每一位客戶的支持和信任,就是每一位金洛鑫人工作的動力,細心的服務,原廠原裝的正品,你值得擁有!
