石英晶體振蕩器四個引腳的功能與作用

來源：金洛鑫瀏覽：- 發布日期：2017-08-08 17:00:55【大中小】

分享到：

隨著產品的功能越來越多，越來越強大，普通的石英晶體諧振器不能完全滿足高端智能產品的要求，致使石英晶體振蕩器被廣泛的應用，在性能，溫度特性和電氣特性等較為有優勢，有源晶振的腳位多數都是四個腳和六個腳的，四腳的比較多見，所以更具有多用途特性，接下來讓我給大家講下，有源晶振的四個引腳的功能和作用。

有源晶振有四個引腳，它的1號引腳通常芯片對應腳的地方會有一個黑點或者缺口，貼片晶振的比較難認，需小心辨認缺口。不行的話就做個小實驗，4腳只要有電壓輸入3腳就會有振蕩輸出了，用示波器可看到。

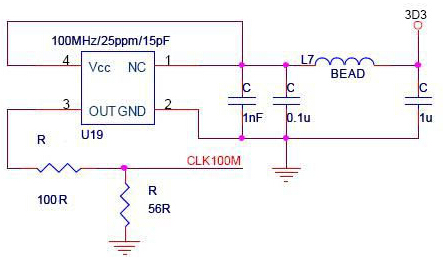

4個引腳的定義為（逆時針方向）：

1：NC=Not Connected=不連接=空腳；

2：接地；（與芯片外殼接通）

3：振蕩信號輸出；

4：VCC，通常為5V左右。

在接有源晶振的時候遇到過芯片很熱的問題，只要一通電源溫度很快上升。總結了下，這種芯片發熱主要有兩個可能的問題：

1、引腳間短路。特別是有源SMD晶振，它的四個焊點離芯片金屬外殼比較近，稍有馬虎就會把兩個焊點通過外殼短接，特別是2和4腳短接。

2、引腳接反。貼片的引腳不是很好辨認，所以如果是貼片的有源晶振，沒有出現1所說的問題，那么十有八九是引腳接反了。不用測了，直接旋轉180度重焊。

在電子學上，通常將含有晶體管元件的電路稱作“有源電路”（如有源音箱、有源濾波器等），而僅由阻容元件組成的電路稱作“無源電路”。電腦中的晶體振蕩器也分為無源晶振和有源晶振兩種類型，無源晶振與有源晶振的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶振外，還有晶體管和阻容元件，因此體積較大。

有源晶振是一個完整的石英晶體振蕩器，它由石英晶體、晶體管以及阻容元件組成。對外是一個方方的有四個引腳的一個元件。跟無源晶振比，他的信號比較穩定，而且根據外圍電路不同它的電平是可調的，常用與要求比較高的場合。
